该变送器中光照度能够检测极其微弱的光线,集成红外及紫外线屏蔽,温湿度采用电容式相对湿度传感器和能隙温度传感器放大器、A/D 转换器、OTP 内存和数字处理单元,具有高精度、线性和长期稳定性。广泛应用于环境气象站监测。设备12-24V宽压供电,外壳防护等级高,能适应现场各种恶劣条件。

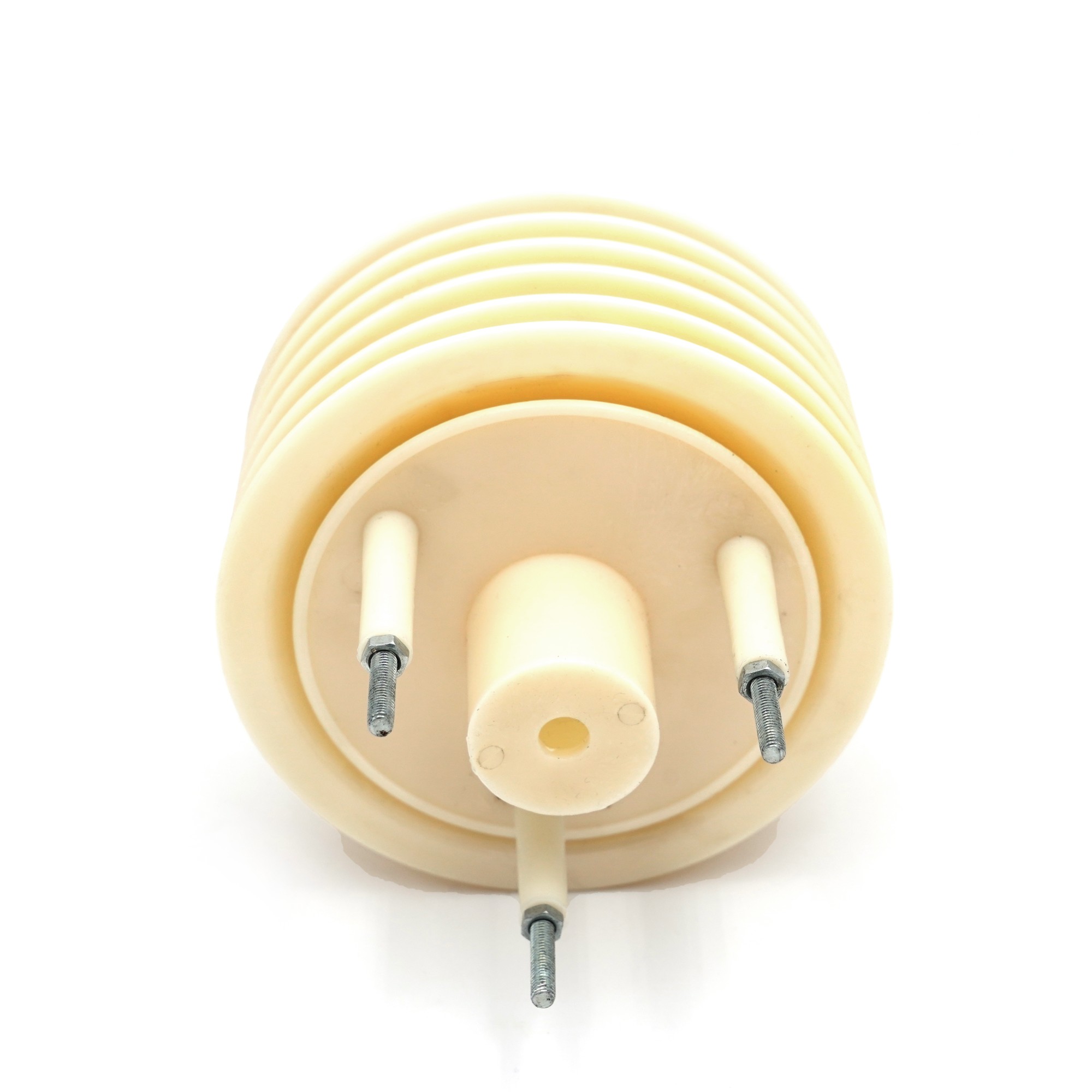

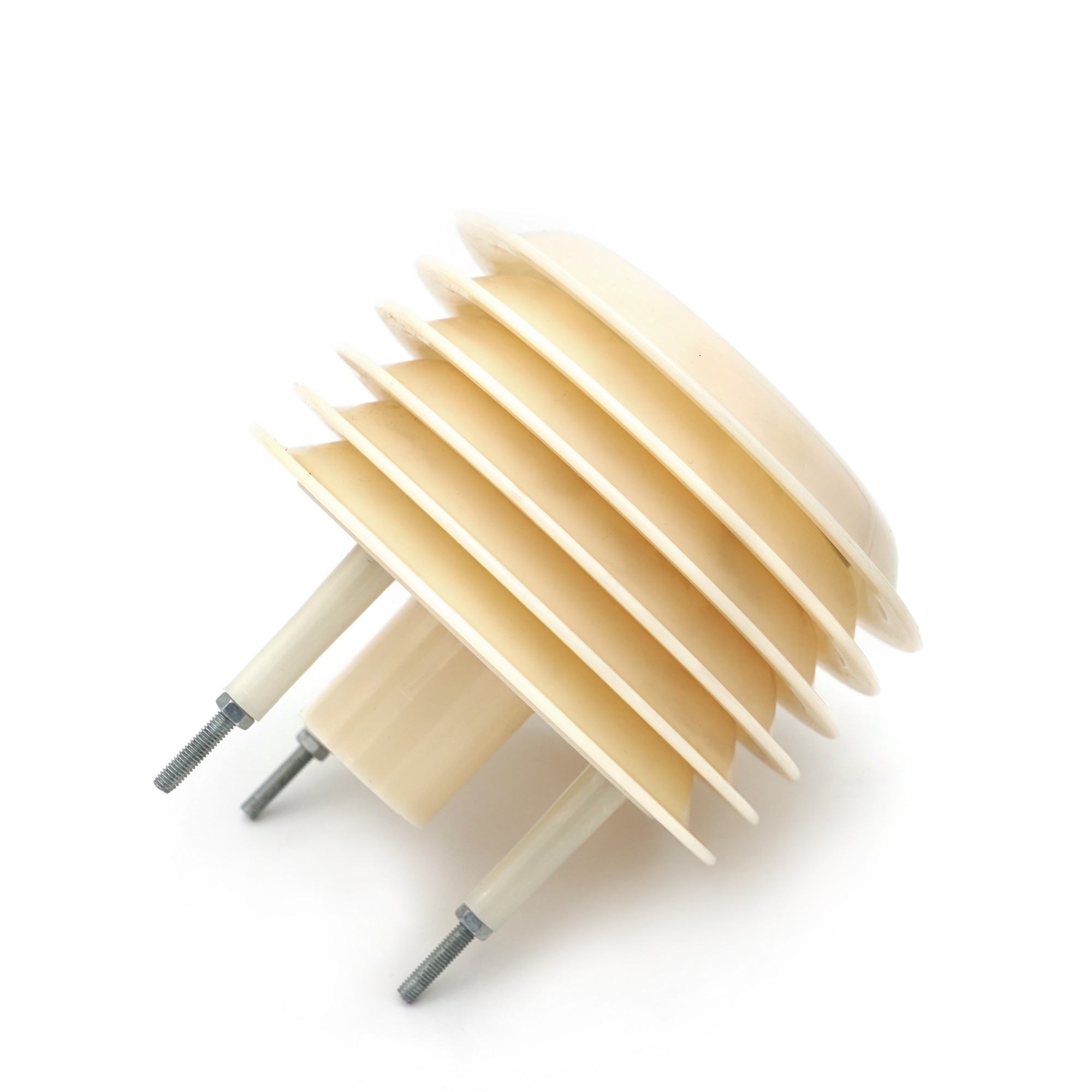

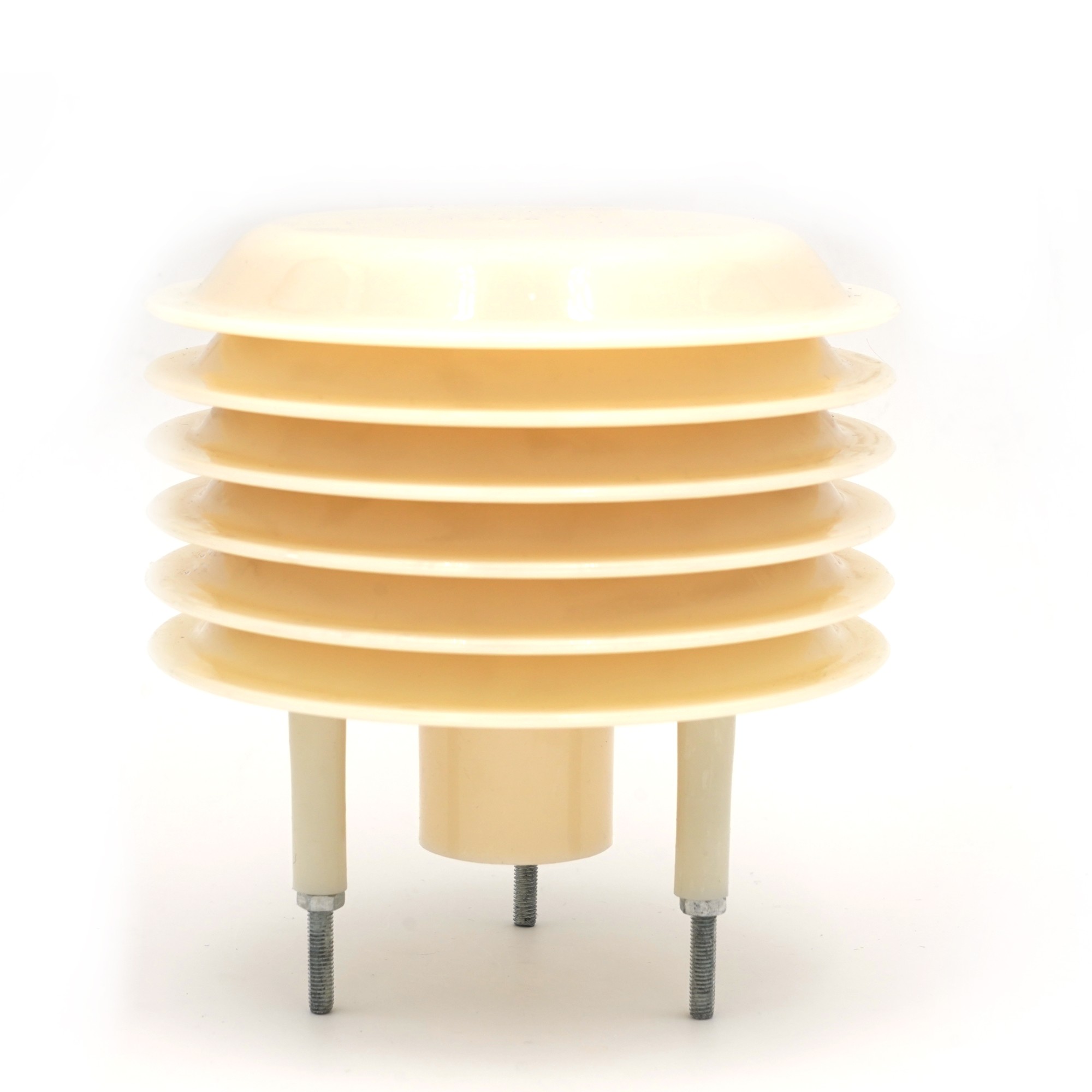

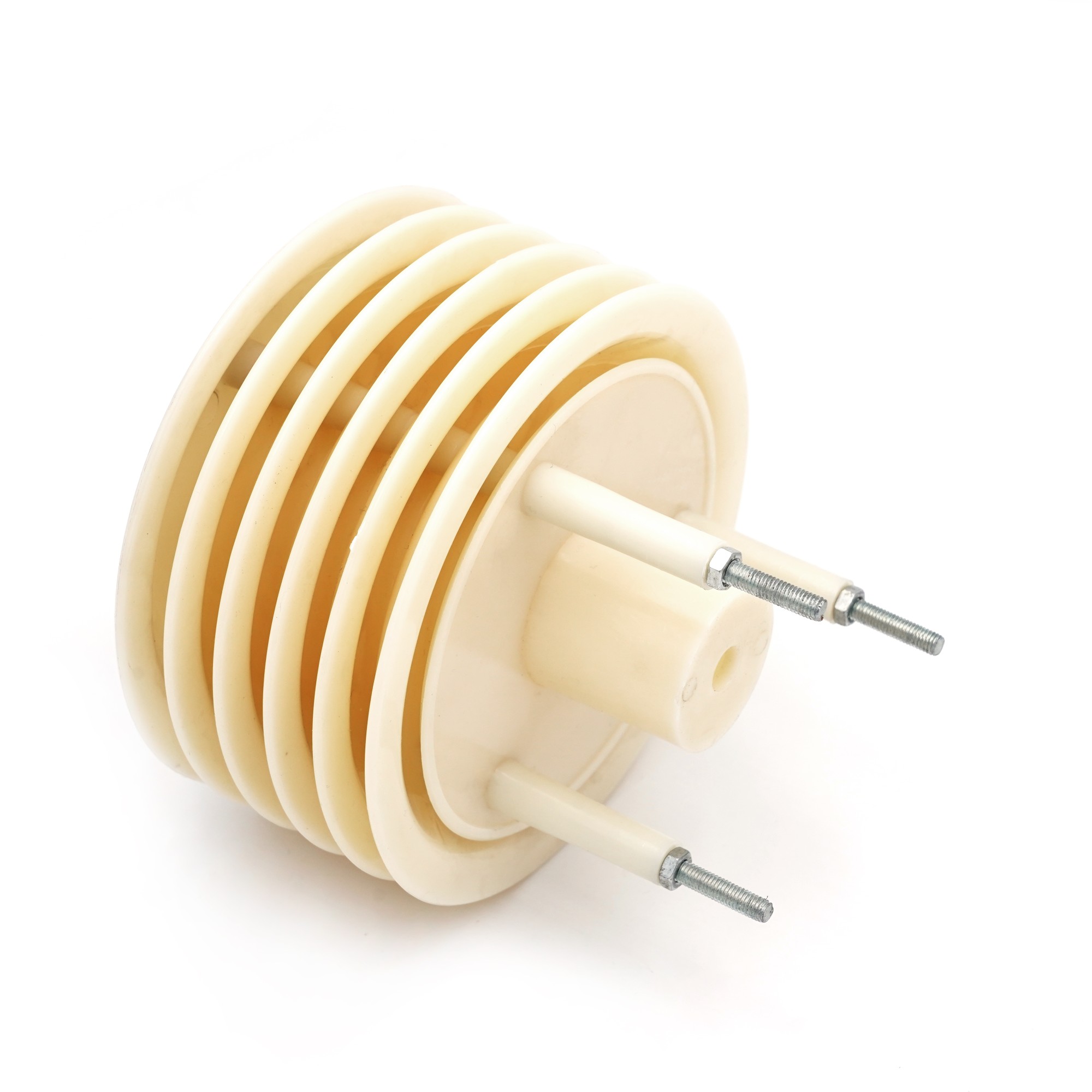

BES-OD-BI&TH
光照度&空气温湿度变送器
(室外版)
使
用
说
明
书
福建必联物联网科技有限公司
www.blsensor.cn
◆ 可检测极其微弱的光线,温湿度传感器外表采用包覆成型,可以减少传感器受外界因素如老化,震动,挥发性化学气体的影响,实现对大气内的光照度和温湿度采集,强稳定性。
◆ 测量范围宽,光照度默认0~200000Lx,温度工作范围:-40~123.8℃,湿度工作范围:0~100%RH。
◆ 485通信,设备支持标准ModBus-RTU通讯协议,通信地址及波特率可设置。
◆ 采用壁挂式防水壳,安装方便,防护等级高。
工作电压:DC12-24V
工作电流:0.1A
功 率:1.2W
通讯方式:RS485
通讯速率:9600,n,8,1
通讯协议:支持标准03H、04H功能码的MODBUS-RTU协议
按 键 :一路系统复位按键
响应时间:<25ms
测量范围:0~200000Lx
分 辨 率:1Lx
温度工作温度:-40~123.8℃
精 度:±0.7℃
分 辨 率:0.01℃
重 复 性:±0.1℃
湿度工作范围:0~100%RH
精 度:±5%RH
分 辨 率:0.05%RH
重 复 性:±0.1%RH
设备清单:
◆ 光照&空气温湿度变送器1台
◆ 产品使用说明书一份
宽电压电源输入12-24V均可,485信号线接线时注意A/B线不能接反,总线上多台设备间地址不能冲突。
线色 | 说明 | |
电源 | 红色 | 电源正(DC 12-24V) |
黑色 | 电源负 | |
通信 | 黄色 | 485信号A |
绿色 | 485信号B |

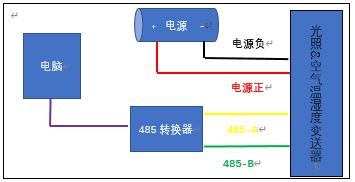

⊙设备连接
该设备支持标准MODBUS-RTU协议的03H、04H功能码,具体报文格式请参考“标准MODBUS-RTU协议”。
寄存器地址说明如下:
寄存器地址 | 寄存器定义 | 字节数 | 数据类型 | 放大系数 | 工作范围 |
输入寄存器(只读,04H功能码) | |||||
30001(0x0000) | 光照(高位) | 4
| 32位有符号整型
| 1
| 0-200000 Lx
|
30002(0x0001) | 光照(低位) | ||||
30003(0x0002) | 大气温度 | 2 | 16位有符号整型 | 100 | -40~123.8℃ |
30004(0x0003) | 大气湿度 | 2 | 16位有符号整型 | 100 | 0~100 %RH |
保持寄存器(只读,03H功能码) | |||||
40001(0x0000) | 光照(高位) | 4 | 32位有符号整型
| 1 | 0-200000 Lx |
40002(0x0001) | 光照(低位) | ||||
40003(0x0002) | 大气温度 | 2 | 16位有符号整型 | 100 | -40~123.8℃ |
40004(0x0003) | 大气湿度 | 2 | 16位有符号整型 | 100 | 0~100 %RH |
注:若设备返回数据读数为-1(FFFFH),则表示传感器异常。
1.指令和数据转换(以读03H保持寄存器为例):
读寄存器报文指令:03 03 00 00 00 04 45 EB(读光照,空气温度、湿度)
报文解释说明:“03”设备地址(默认出厂设备地址);“03”读保持寄存器功能码;“00 00” 光照&空气温湿度寄存器起始地址;“00 04”连续读取寄存器数量;“45 EB” ModbusRTU-CRC16校验。
返回报文指令:03 03 08 00 00 00 3C 0A 51 1B 95 56 FC
报文解释说明:“03”设备地址;“03”读保持寄存器功能码;“08” 返回的数据长度;“00 00 00 3C 0A 51 1B 95”返回的寄存器数值;“56 FC” ModbusRTU-CRC16校验。
光照度为 0000 003CH = 60Lx
空气温度为0A51H = 2641×0.01 = 26.41℃
空气湿度为1B95H = 7061×0.01 = 70.61%RH
2.查询、修改节点设备地址和通讯波特率的说明:
节点设备地址查询:
发送指令:FD FD FD 00 00 AA BB,
返回指令:FD FD FD 03 XX AA BB(03为目前波特率9600,XX为目前的节点设备地址号,AA BB为ModbusRTU-CRC16校验);
节点设备地址修改:
发送指令:FD FD FD 00 YY AA BB(YY为新的节点设备地址号,AA BB为ModbusRTU-CRC16校验)
返回指令:FD FD FD 03 YY AA BB(如果YY为所需要的节点设备地址号的话则修改成功)
3.通讯波特率修改说明:
发送指令:FD FD FD ZZ 00 AA BB(ZZ为波特率代号, AA BB为ModbusRTU-CRC16校验)
返回指令:FD FD FD ZZ XX AA BB(如果ZZ为所需要的通讯波特率代码的话则修改成功)
通讯波特率代码:01-2400 02-4800 03-9600(默认)
04-19200 05-38400 06-57600 07-115200
