BES-RF      雨量变送器

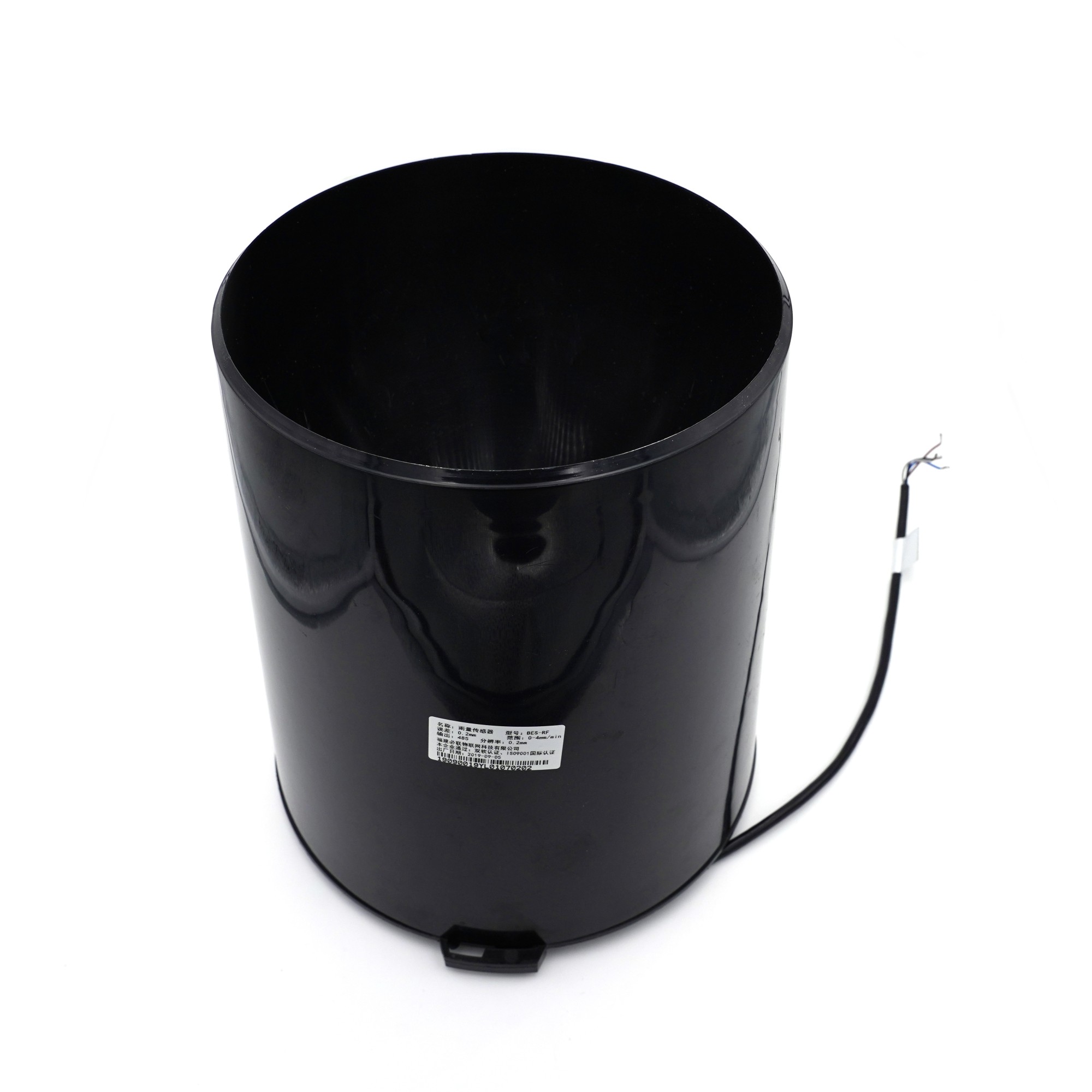

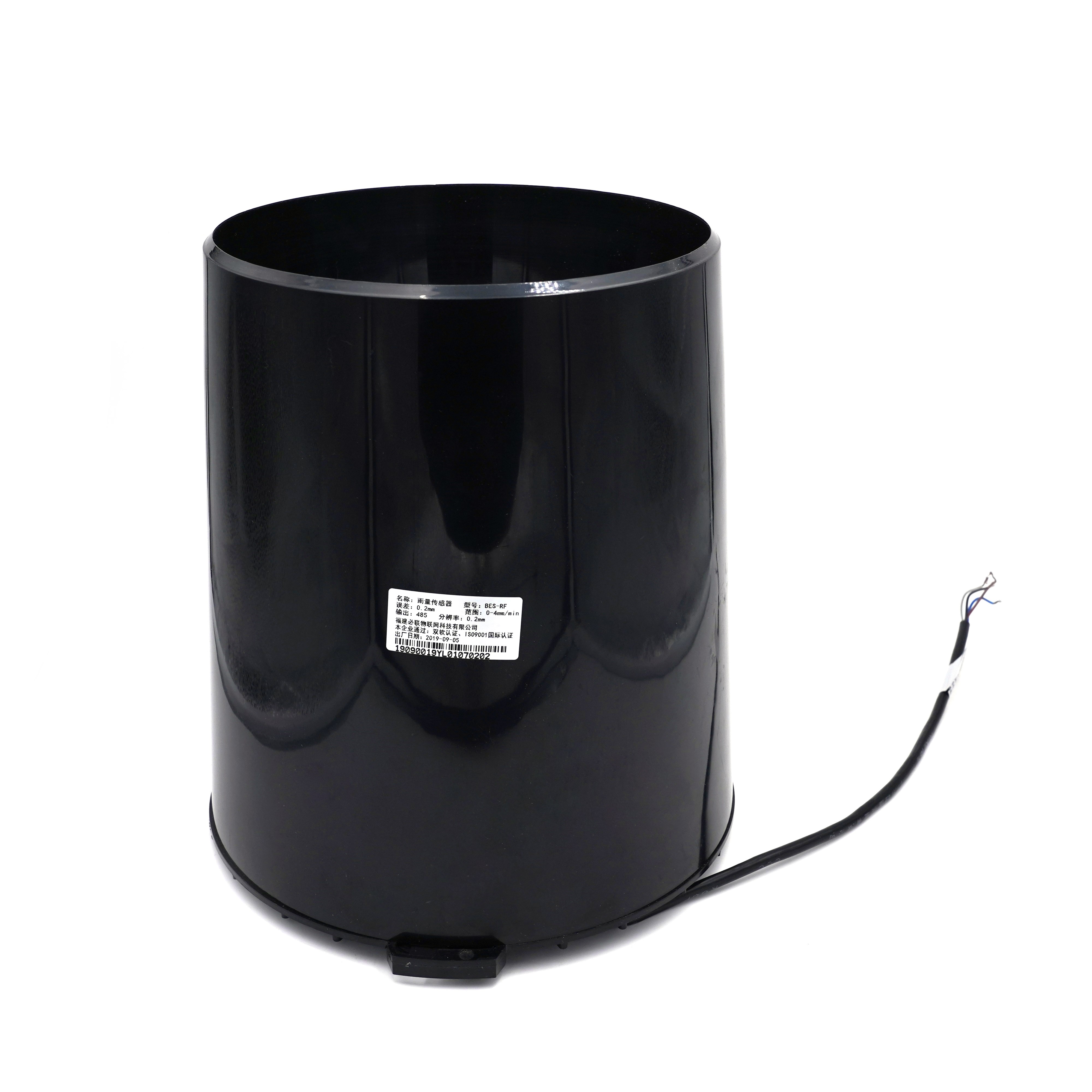

⊙产品概述

该变送器由承雨器部件和计量部件等组成。承雨口采用口Φ200mm。计量组件是一个翻斗式机械双稳态秤重机构，其功能是将以mm计的降雨深度转换为开关信号输出。防堵水口设计，内置水平仪，双干簧管。广泛运用于广泛应用于气象台（站）农林、野外测报站等有关部门。设备12-24V宽压供电，外壳防护等级高，能适应现场各种恶劣条件。

⊙产品功能

◆ 线性度好，传输距离长，抗干扰能力强。

◆ 体积小，安装方便；精度高，稳定性好。

◆ 测量范围宽，360°方向。

◆ 漏斗处设计网孔，防止树叶等杂物阻塞雨量下流。

◆ 承雨口采用 ABS 工程塑料注塑而成，光洁度高，滞水产生的误差小。

◆ 485通信，设备支持标准ModBus-RTU通讯协议，通信地址及波特率可设置。

⊙产品参数

工作电压：DC12-24V

工作电流：0.1A

功    率：0.3W

通讯方式：RS485

通讯速率：9600，n，8，1

通讯协议：支持标准03H、04H功能码的MODBUS-RTU协议

响应时间：<25ms

测量范围：雨强 0～4mm/min（允许通过最大雨强 8mm/min）

测量精度：≤±2%

分 辨 率：0.2mm

环境温度：0℃~50℃

相对湿度：＜95%（40℃）

存储温度：-40~125℃

存储湿度：＜80%（无凝结）

材    质：优质ABS

⊙配件检查

设备清单：

◆ 雨量变送器1台

◆ 产品使用说明书一份

⊙接口说明

宽电压电源输入12-24V均可，485信号线接线时注意A/B线不能接反，总线上多台设备间地址不能冲突。

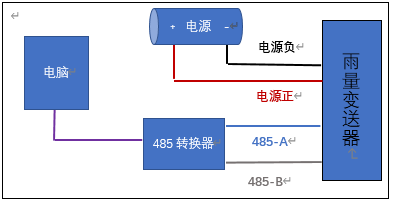

⊙设备连接

⊙通讯协议

该设备支持标准MODBUS-RTU协议的03H、04H功能码，具体报

文格式请参考“标准MODBUS-RTU协议”。

寄存器地址说明如下：

注：若设备返回数据读数为-1（FFFFH），则表示传感器异常。

1．指令和数据转换（以读03H保持寄存器为例）：

读寄存器报文指令：09 03 00 00 00 01 85 42（读雨量值）

报文解释说明：“09”设备地址（默认出厂设备地址）；“03”读保持寄存器功能码；“00 00” 雨量值寄存器起始地址；“00 01”连续读取寄存器数量；“85 42” ModbusRTU-CRC16校验。

返回报文指令：09 03 02 00 08 59 85

报文解释说明：“09”设备地址；“03”读保持寄存器功能码；“02” 返回的数据长度；“00 08”返回的寄存器数值；“59 85” ModbusRTU-CRC16校验。

雨量即为：0008H= 8/10 = 0.8mm

2．清除雨量的数值和修改节点设备地址的说明：

清除雨量的数值（出厂为9号站）：

发送清除命令后雨量值会清零。注：设备断电后雨量值也会清零。

清除雨量值命令格式：09 10 00 00 00 01 02 00 00 C1 90

返回清除雨量的命令格式：09 10 00 00 00 01 00 81

3. 查询、修改节点设备地址和通讯波特率的说明：

节点设备地址修改：

方法一：知道现在站号，发送如下指令：

09 10 10 00 00 01 02 00 03 CRC(双字节)   其功能是将站号有9号为3号

方法二：忘了原站站号， 需要将产品独自连接到电脑上，注意总线上不能有其它485产品，用0号站对其操作，指令如下：

00 10 10 00 00 01 02 00 03 CRC(双字节)

注：其中斜体大字替换为原站号，正体大字替换为希望修改成的目标站号值即可，发送需客户自行计算CRC的值。

设备地址可修改范围：1-247

⊙安装说明

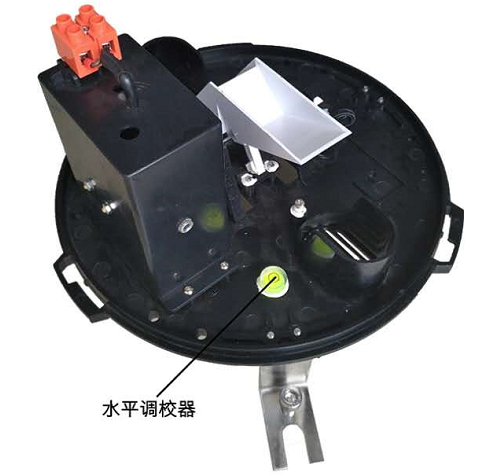

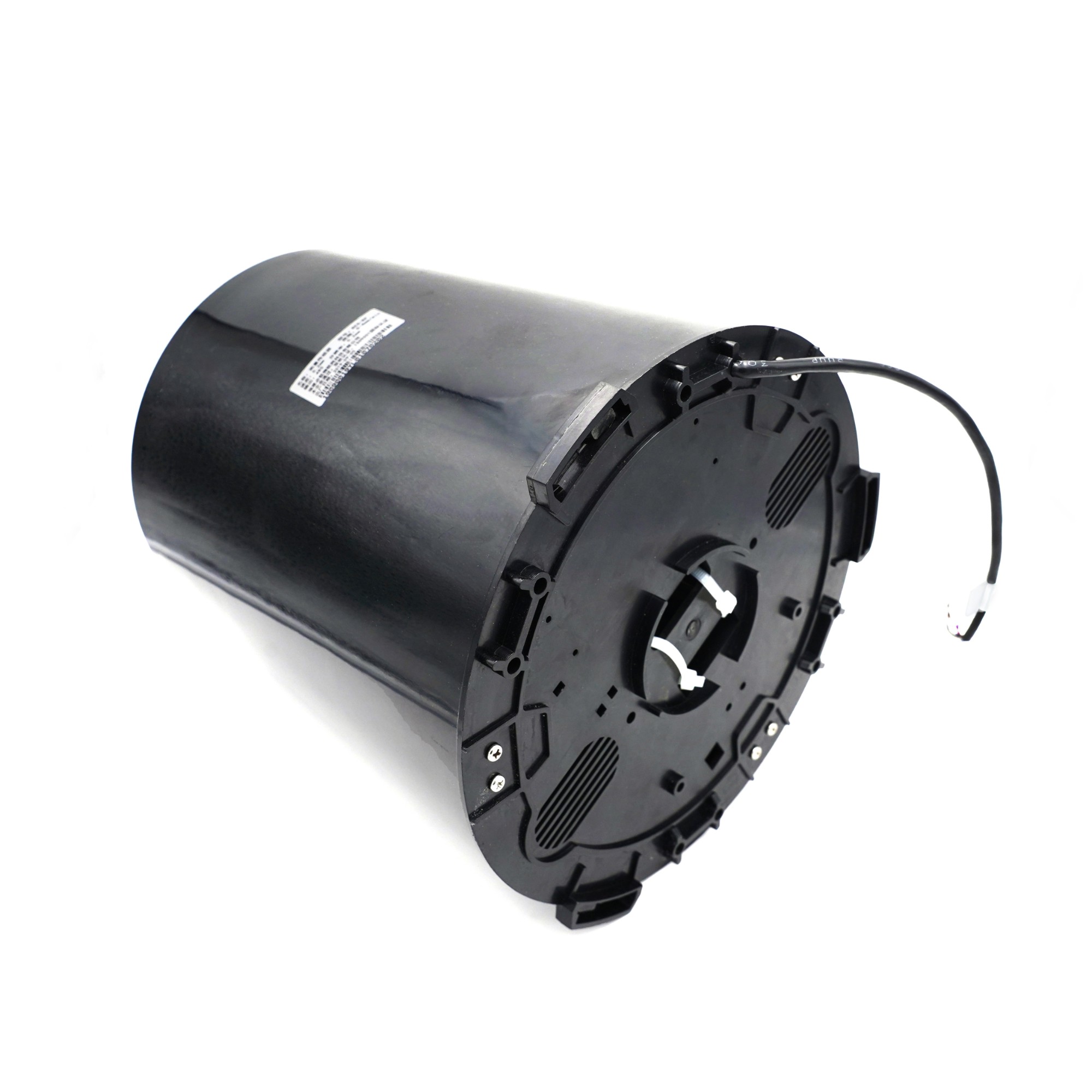

用螺丝固定，在底座下部平均分布有三个支撑底脚，使用螺栓并观察水平泡的位置，将底座紧紧固定在事先砌好的平台上，使整套仪器保持在最佳水平度，确保雨量数据的准确性。
