该变送器是用不锈钢电极测量土壤电导率,再经过精密温 度传感器将信号补偿为 25℃时土壤电导率,将电导值转换成与之对应的 模拟或数字信号。将这种电导率传感器埋入土壤后,直接测定土壤溶液中的可 溶盐离子的电导率。广泛应用于科学实验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、粮食仓储及各种颗粒物含水量和温度的测量。设备12-24V宽压供电,外壳防护等级高,能适应现场各种恶劣条件。

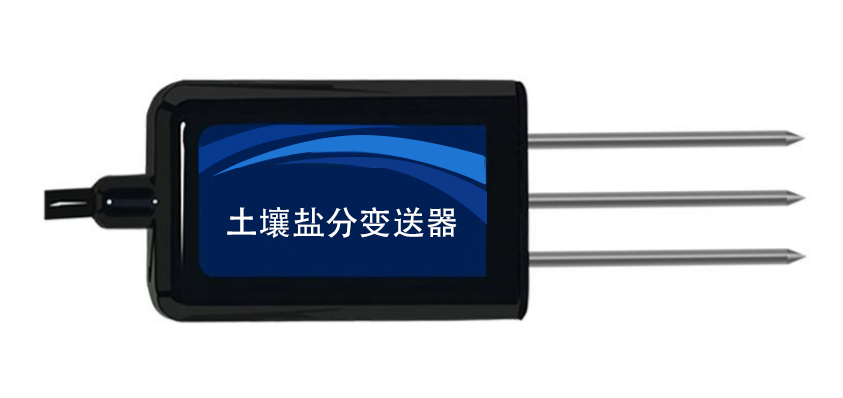

BES-SS
土壤盐分变送器
使
用
说
明
书
福建必联物联网科技有限公司
◆ 密封性好,可直接埋入土壤中使用,且不受腐蚀,测量精度高,性能可靠,确保正常工作,响应速度快,数据传输效率高。
◆ 测量范围宽,默认0~20 mS/cm 或 0~150mmol/L。
◆ 485通信,设备支持标准ModBus-RTU通讯协议,通信地址及波特率可设置。
工作电压:DC12-24V
工作电流:0.1A
平均功耗:48mW
通讯方式:RS485
通讯速率:9600,n,8,1
通讯协议:支持标准03H、04H功能码的MODBUS-RTU协议
工作温度:-30℃~70℃
测量范围:0~20 mS/cm 或 0~150mmol/L
精 度:±2%
分 辨 率:0.001mS/cm(1μS/cm)
探针长度:55mm,φ3mm
探针材料:316L 不锈钢
密封材料:ABS 工程塑料,环氧树脂,防水等级 IP68
设备清单:
◆ 土壤盐分变送器1台
◆ 产品使用说明书一份
宽电压电源输入12-24V均可,485信号线接线时注意A/B线不能接反,总线上多台设备间地址不能冲突。
线色 | 说明 | |
电源 | 红色 | 电源正(DC 12-24V) |
黑色 | 电源负 | |
通信 | 黄色 | 485信号A |
绿色 | 485信号B |
◆ 使用前请先完整阅读本说明书;
◆ 不要试图将探针插入石子或硬的土块中,以免损坏探针;
◆ 将传感器移出土壤时,不能直接拽拉电缆;
◆ 传感器探头插入土壤/基质时要充分,以减少操作误差,提高测量精度。
⊙设备连接
该设备支持标准MODBUS-RTU协议的03H、04H功能码,具体报文格式请参考“标准MODBUS-RTU协议”。
寄存器地址说明如下:
寄存器地址 | 寄存器定义 | 字节数 | 数据类型 | 放大系数 | 取值范围 |
保持寄存器(只读,03H功能码) | |||||
30001(0x0000) | 土壤盐分 | 4 | 32位无符号整型 | 1000或100 | 0~20 mS/cm 或 0~150mmol/L |
保持寄存器(读写,03H、06H功能码) | |||||
40001(0x0000) | 土壤盐分 | 2 | 16位无符号整型 | 1000或100 | 0~20 mS/cm 或 0~150mmol/L |
1.指令和数据转换(以读03H保持寄存器为例):
读寄存器报文指令:11 03 00 00 00 02 C4 0B(读土壤盐分)
报文解释说明:“11”设备地址(默认出厂设备地址);“03”读保持寄存器功能码;“00 00” 土壤盐分寄存器起始地址;“00 02”连续读取寄存器数量;“C4 0B” ModbusRTU-CRC16校验。
返回报文指令:11 03 04 30 39 24 2B 7E 21
报文解释说明:“11”设备地址;“03”读保持寄存器功能码;“04” 返回的数据长度;“30 39 24 2B”返回的寄存器数值;“7E 21” ModbusRTU-CRC16校验。
土壤盐分值为 3039H/1000=12.345mS/cm或242BH/100=92.59mmol/L
换算关系:92.59mmol/L=7.5*12.345mS/cm
2. 查询、修改节点设备地址和通讯波特率的说明:
节点设备地址修改:发送11 06 00 00 00 YY AA BB(YY为新的节点设备地址号,AA BB为ModbusRTU-CRC16校验)
返回指令:11 06 02 00 YY AA BB(如果YY为所需要的节点设备地址号的话则修改成功)
设备地址可修改范围:0-249
