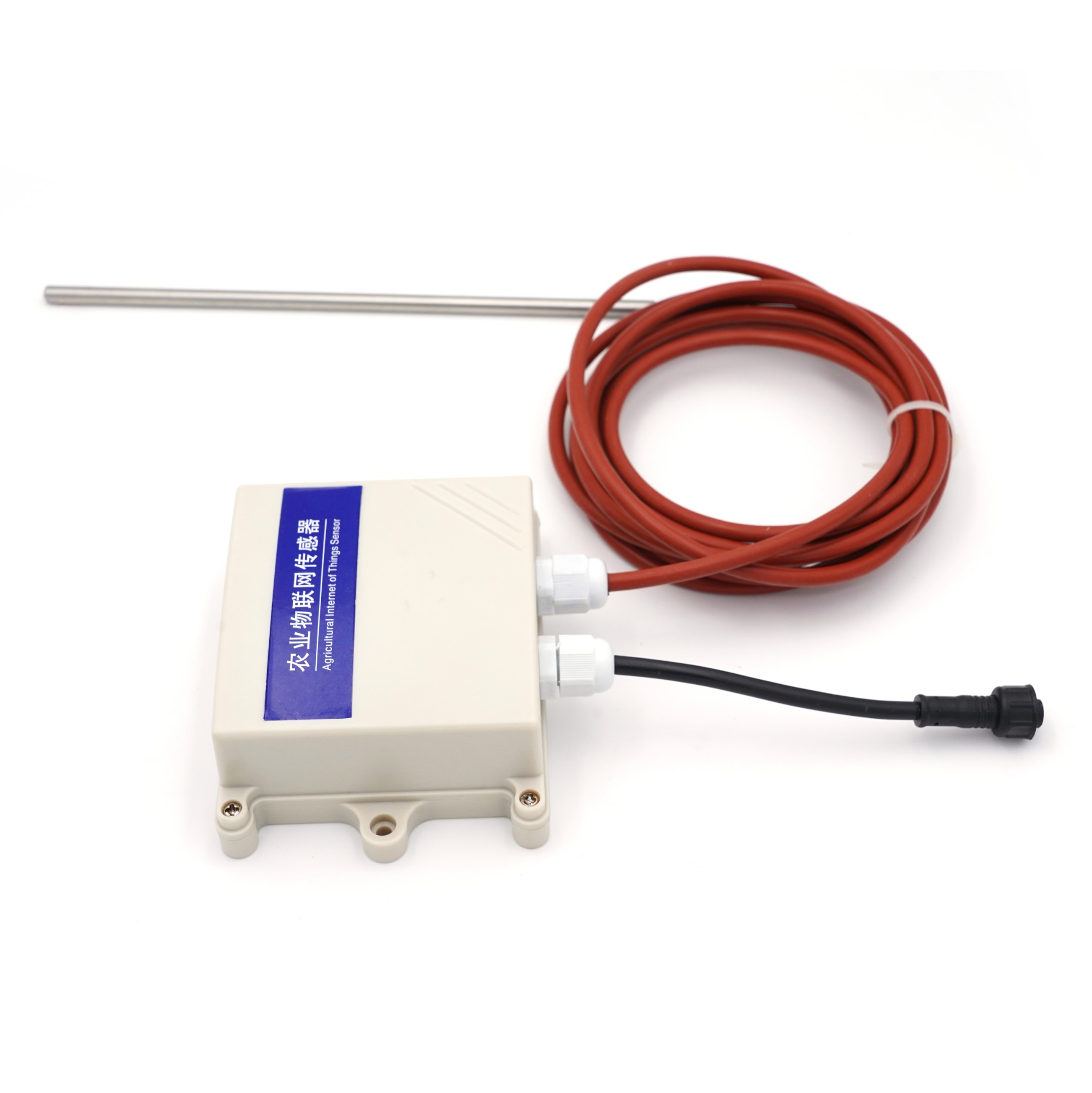

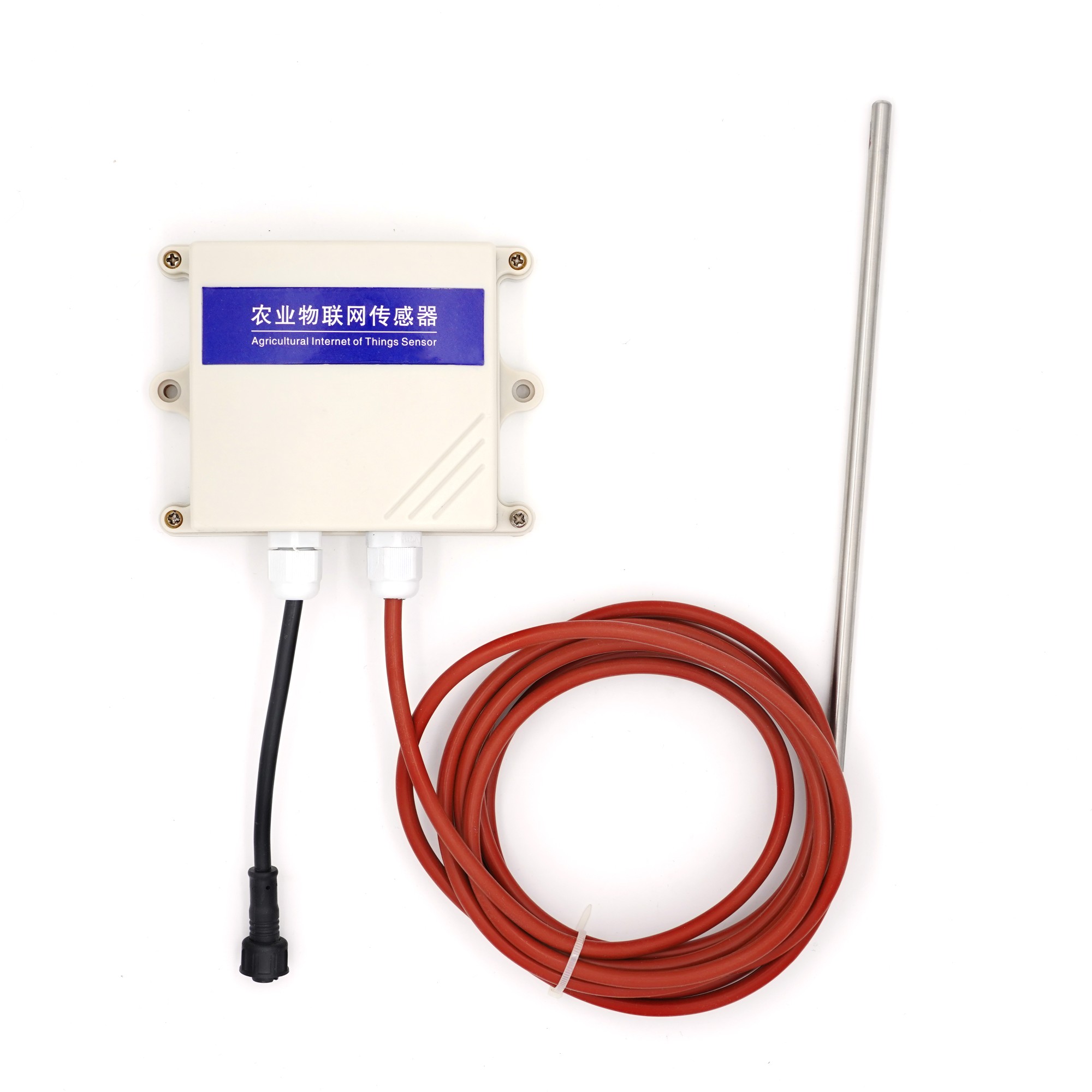

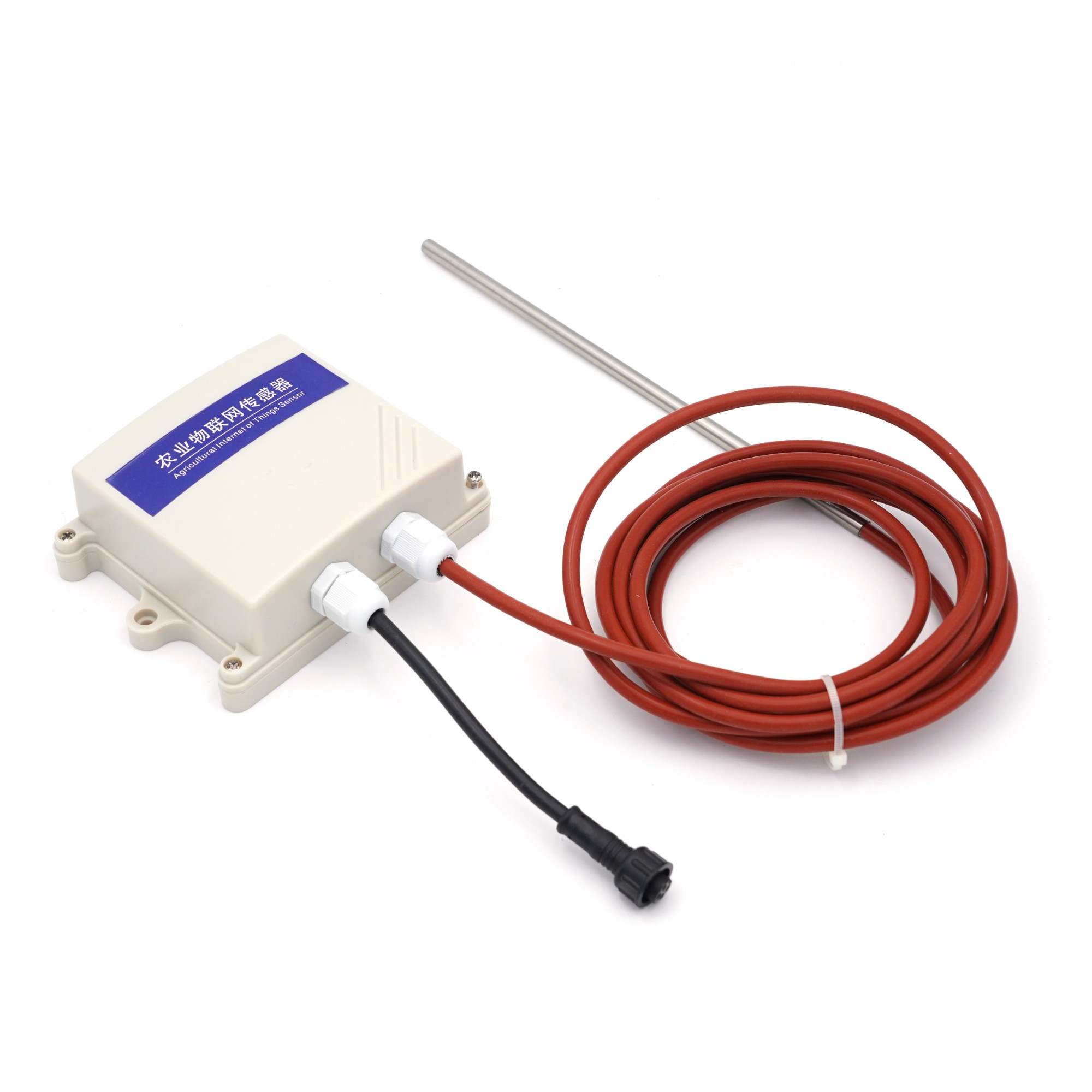

该变送器是常用的数字温度传感器,具有体积小,硬件开销低,抗干扰能力强,精度高的特点。广泛应用于科学实验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、粮食仓储及各种颗粒物含水量和温度的测量。设备12-24V宽压供电,外壳防护等级高,能适应现场各种恶劣条件。
BES-ST
土壤温度采集变送系统
使
用
说
明
书
福建必联物联网科技有限公司
BES-ST 土壤温度采集变送系统
⊙产品概述
◆ 实现对土壤温度采集,高灵敏度、高分辨率、低功耗,寿命长。
◆ 测量范围宽,默认0~100%RH。
◆ 485通信,设备支持标准ModBus-RTU通讯协议,通信地址及波特率可设置。
◆ 采用壁挂式防水壳,安装方便,防护等级高。
工作电压:DC12-24V
工作电流:0.1A
功 率:1.2W
通讯方式:RS485
通讯速率:9600,n,8,1
通讯协议:支持标准03H、04H功能码的MODBUS-RTU协议
按 键:一路系统复位按键
响应时间:<25ms
测量范围:-55℃~125℃
精 度:±0.5℃
工作温度:-40℃~85℃
测量主频:100MHz
探针长度:15cm
探针直径:3mm
探针材料:不锈钢
设备清单:
◆ 土壤温度变送器1台
◆ 产品使用说明书一份
宽电压电源输入12-24V均可,485信号线接线时注意A/B线不能接反,总线上多台设备间地址不能冲突。
线色 | 说明 | |
电源 | 红色 | 电源正(DC 12-24V) |
黑色 | 电源负 | |
通信 | 黄色 | 485信号A |
绿色 | 485信号B |

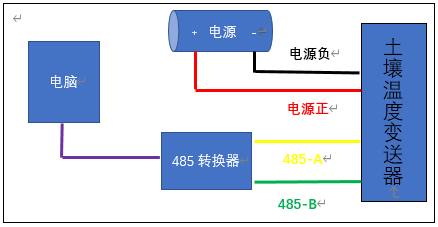

⊙设备连接
该设备支持标准MODBUS-RTU协议的03H、04H功能码,具体报文格式请参考“标准MODBUS-RTU协议”。
寄存器地址说明如下:
寄存器地址 | 寄存器定义 | 字节数 | 数据类型 | 放大系数 | 取值范围 |
输入寄存器(只读,04H功能码) | |||||
30001(0x0000) | 土壤温度 | 2 | 16位有符号整型 | 100 | -55℃~125℃ |
保持寄存器(只读,03H功能码) | |||||
40001(0x0000) | 土壤温度 | 2 | 16位有符号整型 | 100 | -55℃~125℃ |
1.指令和数据转换(以读03H保持寄存器为例):
读寄存器报文指令:0E 03 00 00 00 01 84 F5(读土壤温度)
报文解释说明:“0E”设备地址(默认出厂设备地址);“03”读保持寄存器功能码;“00 00” 土壤温度寄存器起始地址;“00 01”连续读取寄存器数量;“84 F5” ModbusRTU-CRC16校验。
返回报文指令:0E 03 02 0A 7F AB 05
报文解释说明:“0E”设备地址;“03”读保持寄存器功能码;“02” 返回的数据长度;“0A 7F”返回的寄存器数值;“AB 05” ModbusRTU-CRC16校验。
土壤温度为0A7FH = 2687×0.01 = 26.87℃
2. 查询、修改节点设备地址和通讯波特率的说明:
节点设备地址查询:
发送指令:FD FD FD 00 00 AA BB
返回指令:FD FD FD 03 XX AA BB(03为目前波特率9600,XX为目前的节点设备地址号,AA BB为ModbusRTU-CRC16校验);
节点设备地址修改:
发送指令:FD FD FD 00 YY AA BB(YY为新的节点设备地址号,AA BB为ModbusRTU-CRC16校验)
返回指令:FD FD FD 03 YY AA BB(如果YY为所需要的节点设备地址号的话则修改成功)
3.通讯波特率修改说明:
发送指令:FD FD FD ZZ 00 AA BB(ZZ为波特率代号, AA BB为ModbusRTU-CRC16校验)
返回指令:FD FD FD ZZ XX AA BB(如果ZZ为所需要的通讯波特率代码的话则修改成功)
通讯波特率代码:01-2400 02-4800 03-9600(默认) 04-19200 05-38400 06-57600 07-115200
