BES-FM3

涡轮式液体流速采集

变送系统

使

用

说

明

书

福建必联物联网科技有限公司

www.blsensor.cn

BES-FM3      涡轮式液体流速采集变送系统

⊙产品概述

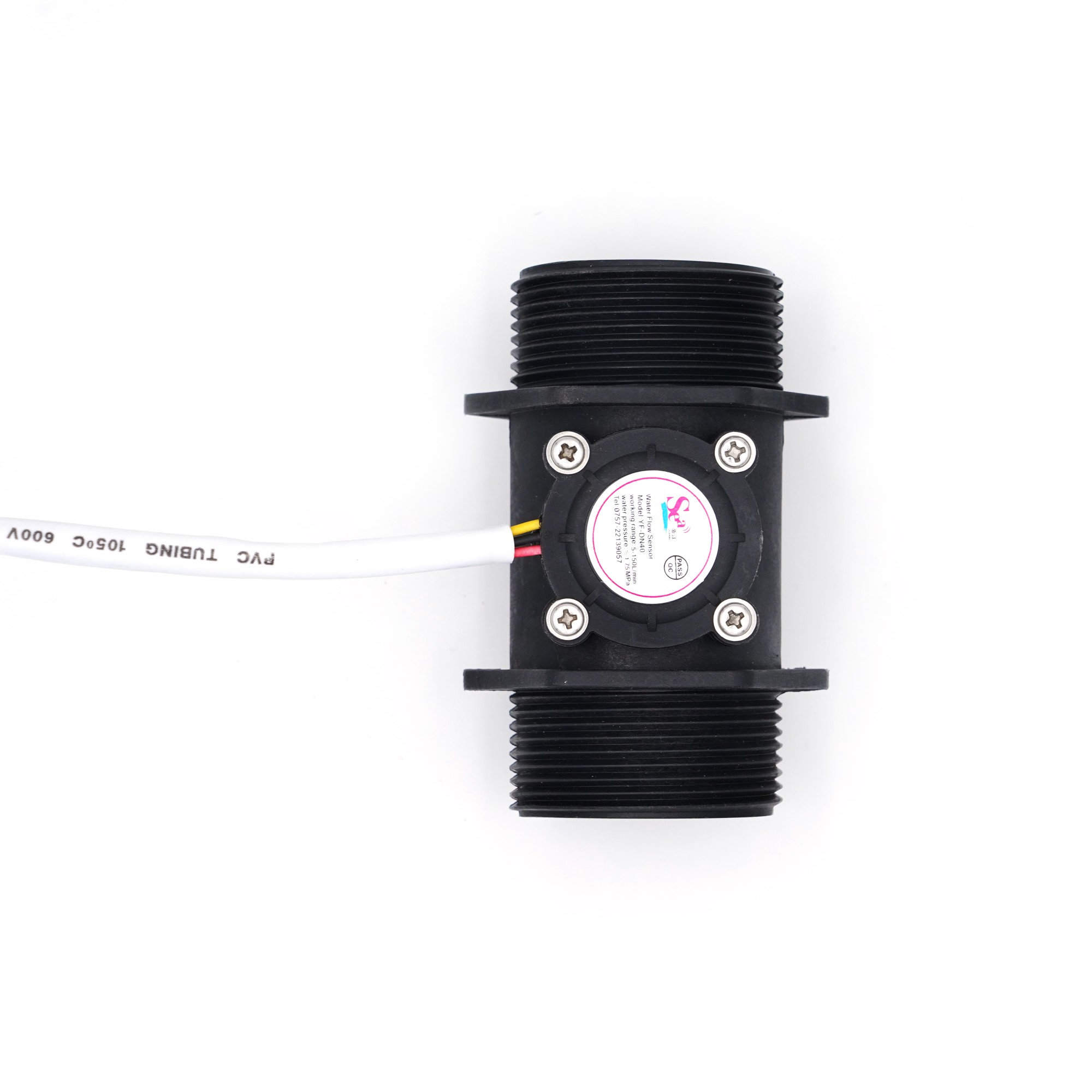

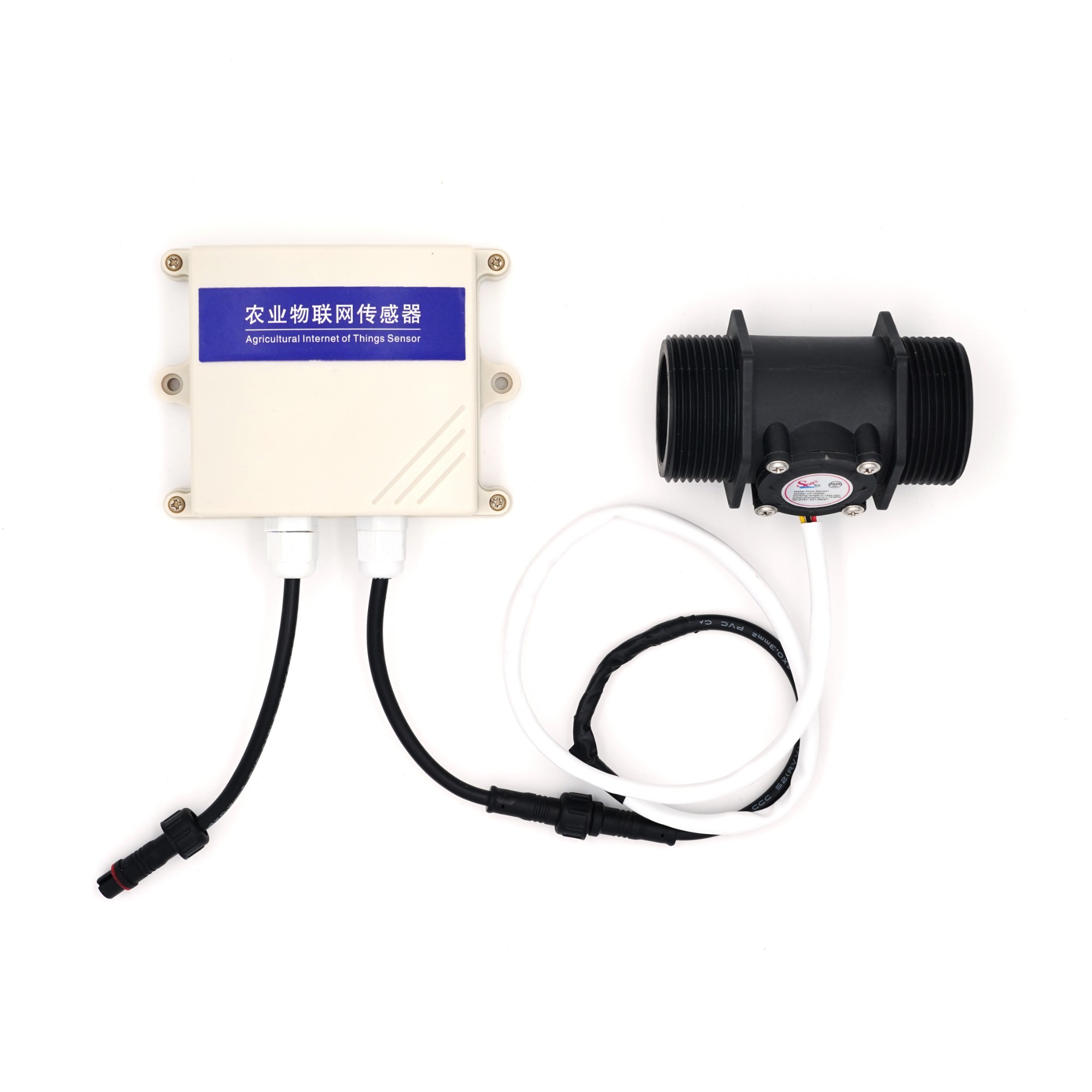

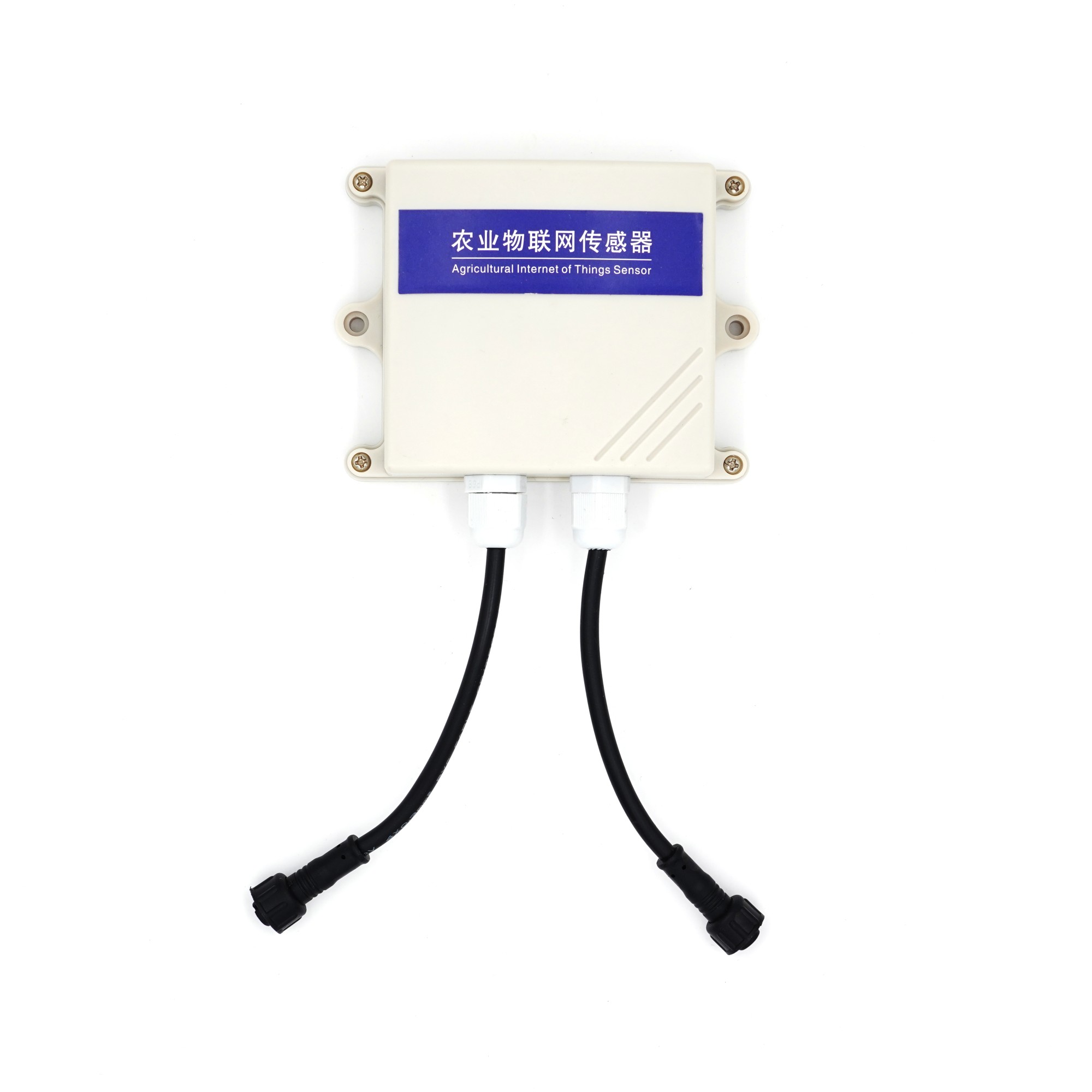

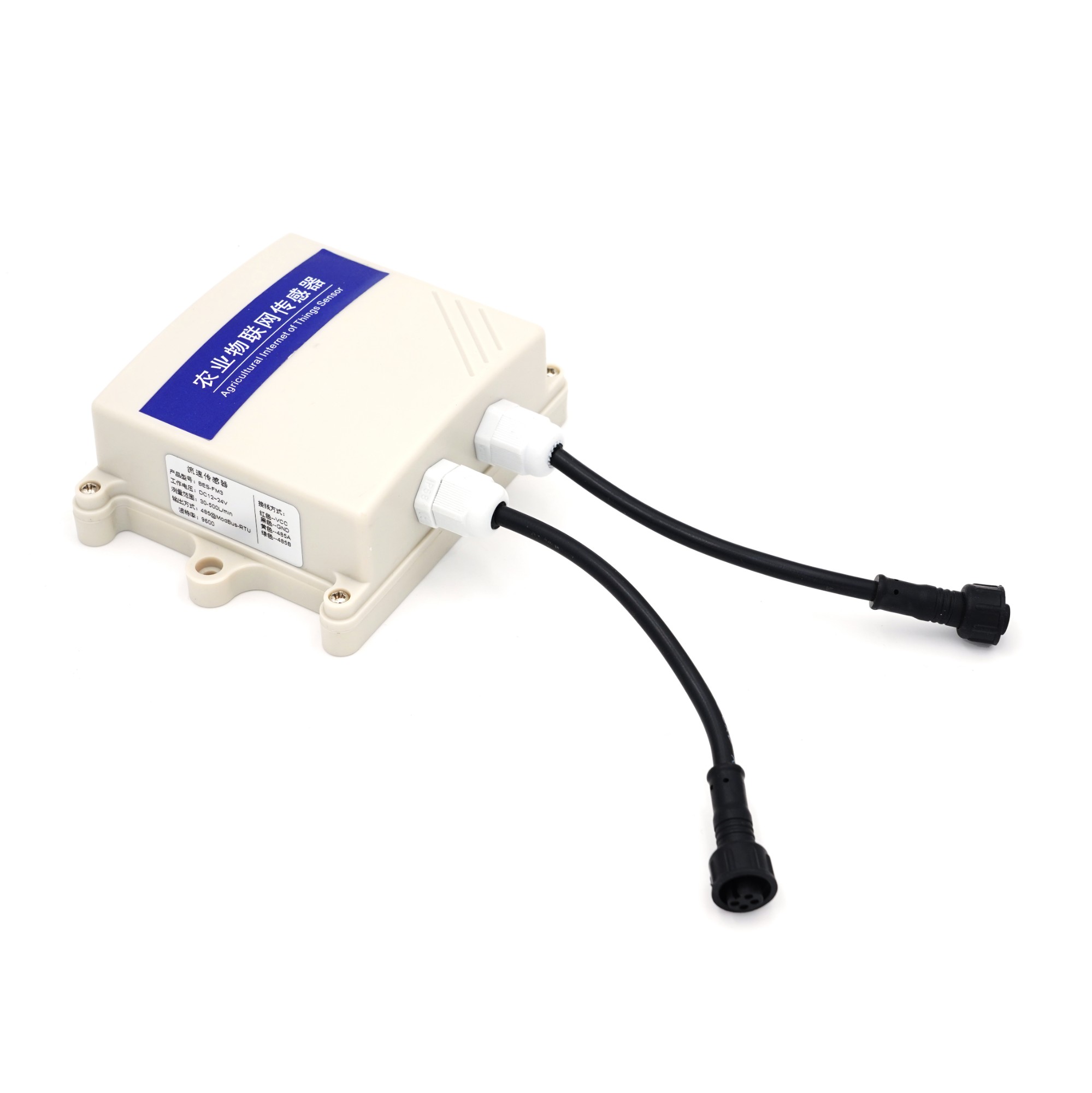

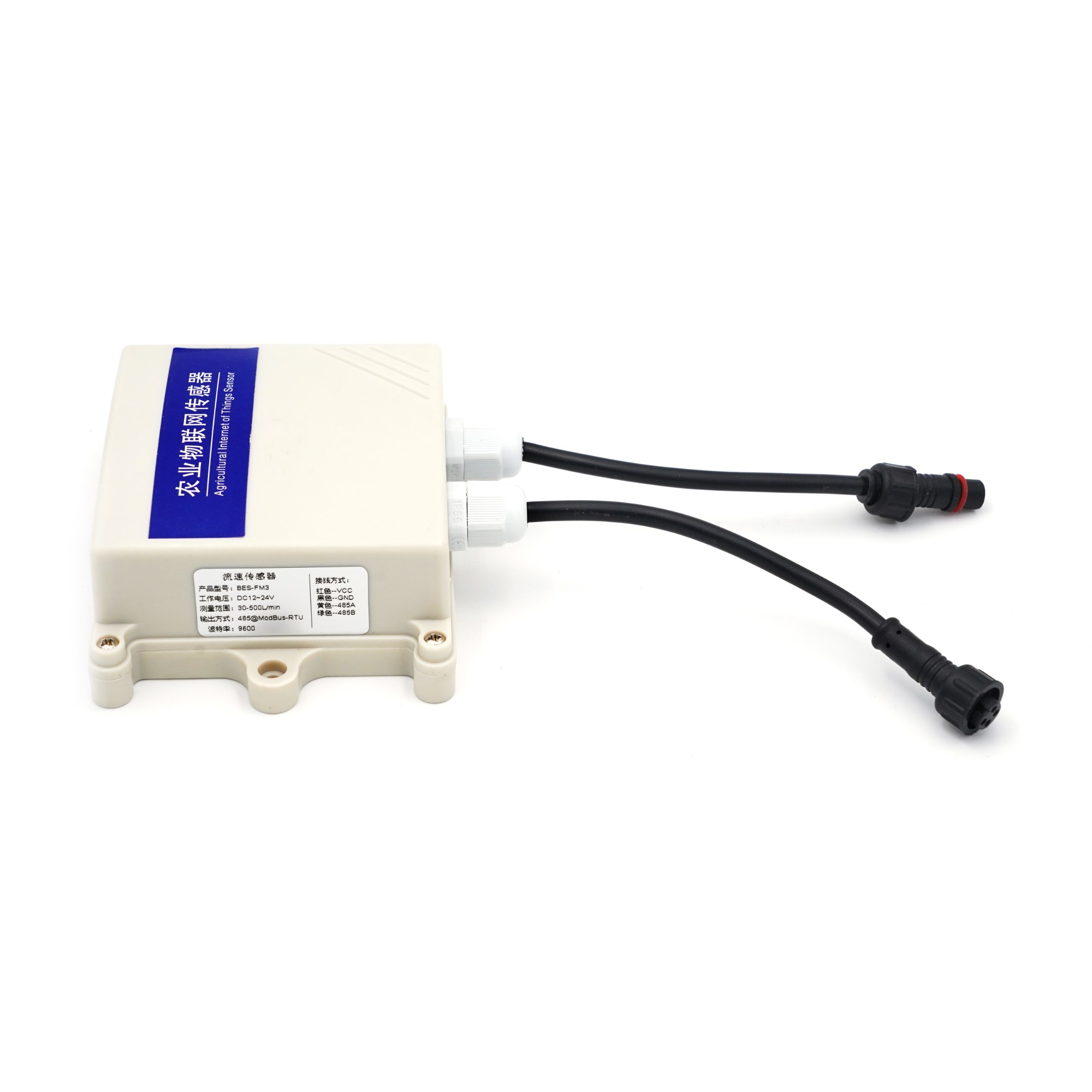

该变送器主要由塑料阀体 、水流转子组件和霍尔传感器组成。它装在水管上，用于检测进水流量，当水通过水流转子组件时，磁性转子转动并且转速随着流量变化而变化，霍尔传感器输出相应脉冲信号，反馈给控制器，由控制器判断水流量的大小，进行调控。广泛应用于全空调 泳池设备，等工业用水。设备12-24V宽压供电，外壳防护等级高，能适应现场各种恶劣条件。

⊙产品功能

◆ 霍尔元件采用美国进口,并且用灌封胶封装、防止进水、永不老化，实现对水流速度的采集。

◆ 密封圈采用上,下受力的结构永不漏水。

◆ 叶轮内部镶有不锈钢珠,永远耐磨。

◆ 485通信，设备支持标准ModBus-RTU通讯协议，通信地址及波特率可设置。

⊙产品参数

工作电压：DC12-24V

工作电流：0.1A

平均功耗：48mW

通讯方式：RS485

通讯速率：9600，n，8，1

通讯协议：支持标准03H、04H功能码的MODBUS-RTU协议

响应时间：<25ms

接    口：DN80外牙（3寸）

测量范围：30-500L/min

工作温度：-20℃~85℃

⊙配件检查

设备清单：

◆ 流速变送器1台

◆ 产品使用说明书一份

⊙接口说明

宽电压电源输入12-24V均可，485信号线接线时注意A/B线不能接反，总线上多台设备间地址不能冲突。

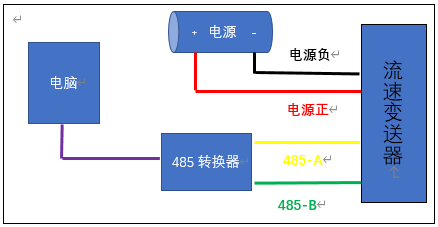

⊙设备连接

⊙通讯协议

该设备支持标准MODBUS-RTU协议的03H、04H功能码，具体报文格式请参考“标准MODBUS-RTU协议”。

寄存器地址说明如下：

注：若设备返回数据读数为-1（FFFFH），则表示传感器异常。

1．指令和数据转换（以读03H保持寄存器为例）：

读寄存器报文指令：36 03 00 00 00 01 80 4D（读流速值）

报文解释说明：“36”设备地址（默认出厂设备地址）；“03”读保持寄存器功能码；“00 00” 流速寄存器起始地址；“00 01”连续读取寄存器数量；“80 4D” ModbusRTU-CRC16校验。

返回报文指令：36 03 02 00 11 8D 8C

报文解释说明：“36”设备地址；“03”读保持寄存器功能码；“02” 返回的数据长度；“00 11”返回的寄存器数值；“8D 8C” ModbusRTU-CRC16校验。

流速即为：0011H = 17圈/分钟

2. 查询、修改节点设备地址和通讯波特率的说明：

节点设备地址查询：发送FD FD FD 00 00 AA BB，传感器返回FD FD FD 03 XX AA BB（03为目前波特率9600，XX为目前的节点设备地址号，AA BB为ModbusRTU-CRC16校验）；

节点设备地址修改：发送FD FD FD 00 YY AA BB（YY为新的节点设备地址号，AA BB为ModbusRTU-CRC16校验）

返回指令：FD FD FD 03 YY AA BB（如果YY为所需要的节点设备地址号的话则修改成功）

设备地址可修改范围：1-247

通讯波特率修改：发送FD FD FD ZZ 00 AA BB（ZZ为波特率代号， AA BB为ModbusRTU-CRC16校验）

返回指令FD FD FD ZZ XX AA BB（如果ZZ为所需要的通讯波特率代码的话则修改成功）

通讯波特率代码：01-2400   02-4800   03-9600（默认）

                04-19200  05-38400  06-57600  07-115200
