BES-1008

8路控制器

使

用

说

明

书

福建必联物联网科技有限公司

www.blsensor.cn

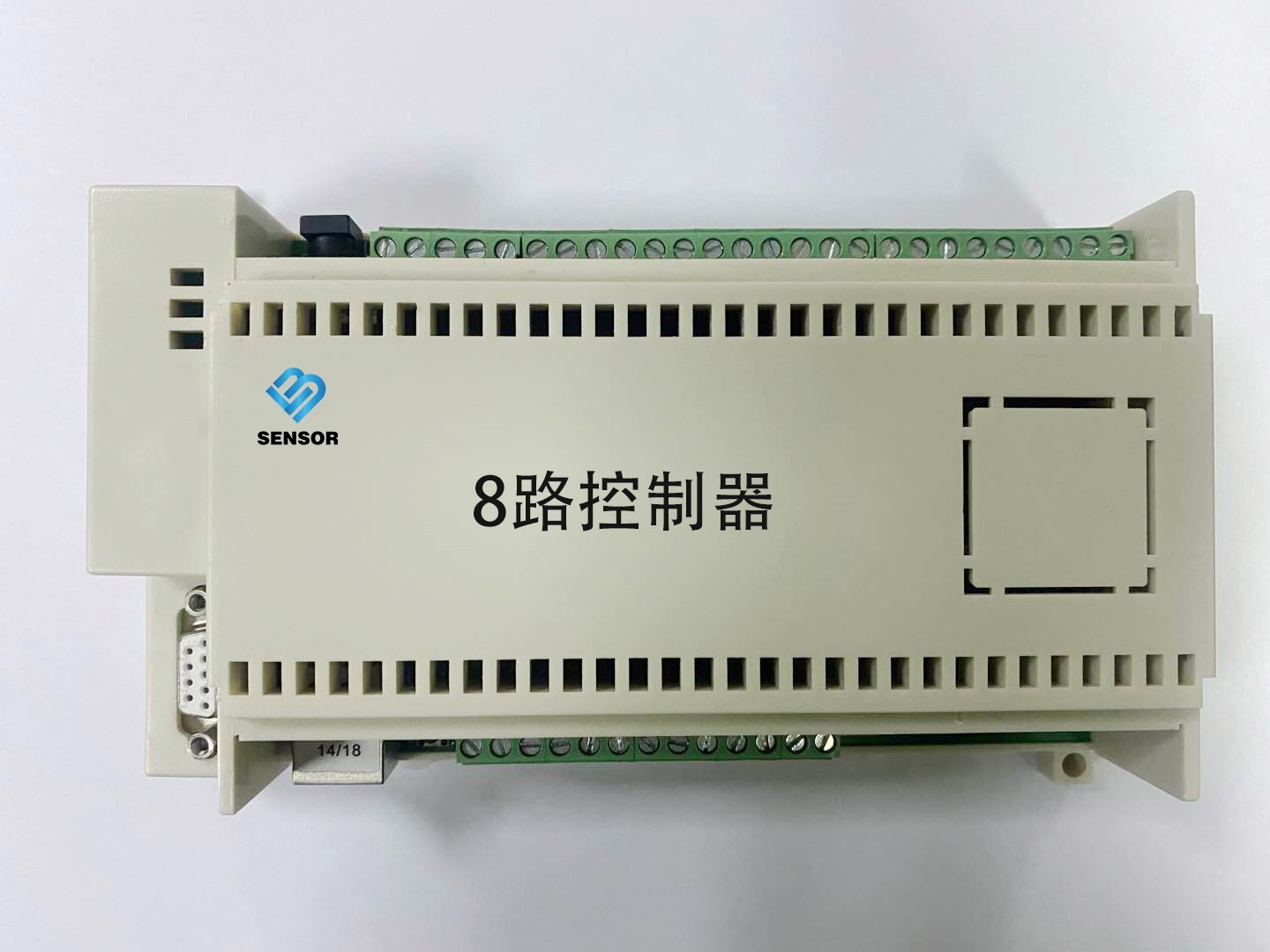

BES-1008      8路控制器

⊙产品概述

8路控制器是一款 8 路 NPN 型光电输入、8 路继电器输出的工业级 IO 控制板。控制板具有 1 路以太网口和 1 路 RS485 通讯接口，可以通过 Modbus TCP/RTU 或自定义协议实现对该控制板的控制，也可以通过本公司开发的上位机控制软件控制。本控制板具有串口服务器功能（网络和 RS485 数据互相转换）。

⊙场景应用

广泛应用于农业、气象、环保、旅游、园林园艺、水利、电力及道路绿化等场景。

⊙产品参数

工作电压：DC 11-13V（推荐12V）

工作电流：＞170mA

功    率：2.04W

按    键：一个系统复位按键

输    入：8路NPN型光电输入

指 示 灯：电源、输入以及输出都带指示灯

输    出：8路继电器输出,每路都有常开、常闭和公共端3个端子,光电隔离

出厂默认参数：RS485，115200，8，n，1；控制板地址：1； IP：192.168.1.253

R S 4 8 5：通讯带隔离, 波特率支持600~460800

⊙模块硬件接口

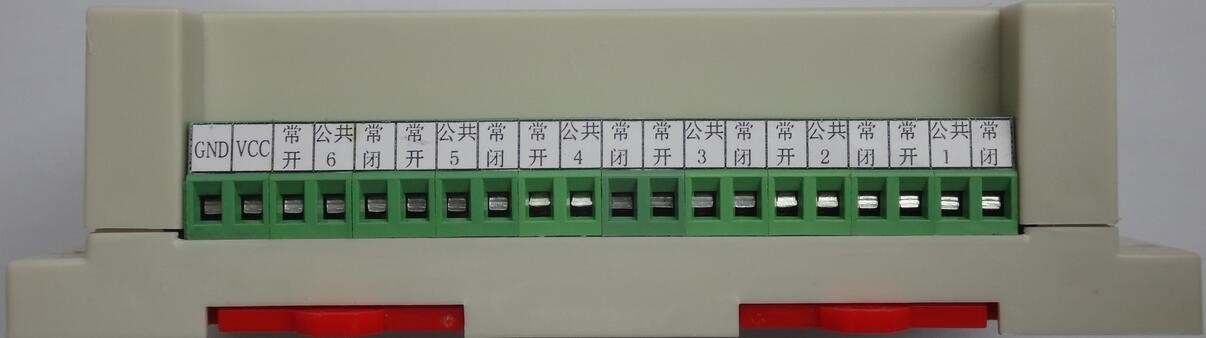

图1 模块侧视 a

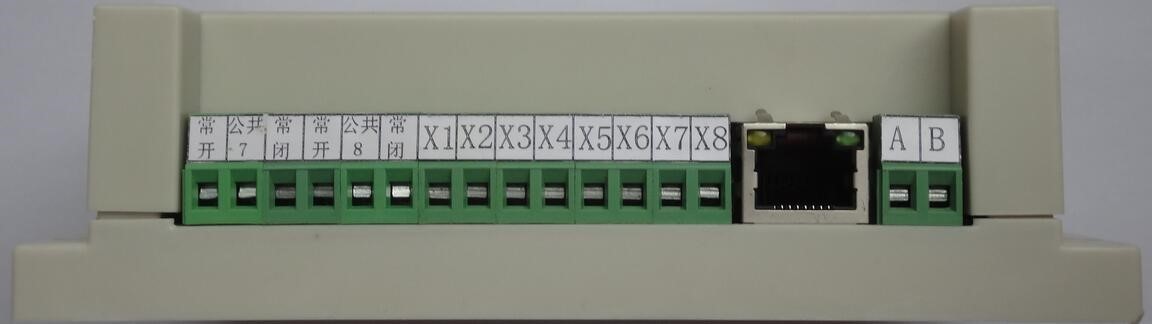

图 2模块侧视 b

⊙模块电源输入

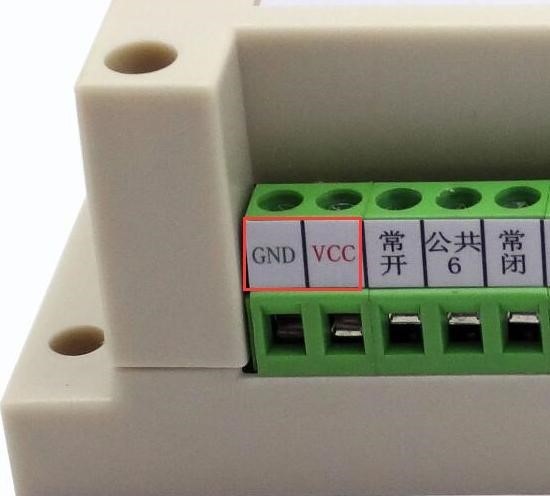

对控制板通过接线端子供电，“VCC”接电源正极，“GND”接电源负极，如下图：

⊙控制板功率测试

本测试条件：温度 25°，湿度 46%。

由以上数据可以得出，控制板在满负荷时功率为 2.04 瓦，因此模块的供电电源应选择电压 12V，电流大于 260ma 即可。比如选 12V/500ma 电源给控制板供电。

⊙模块开关量输入

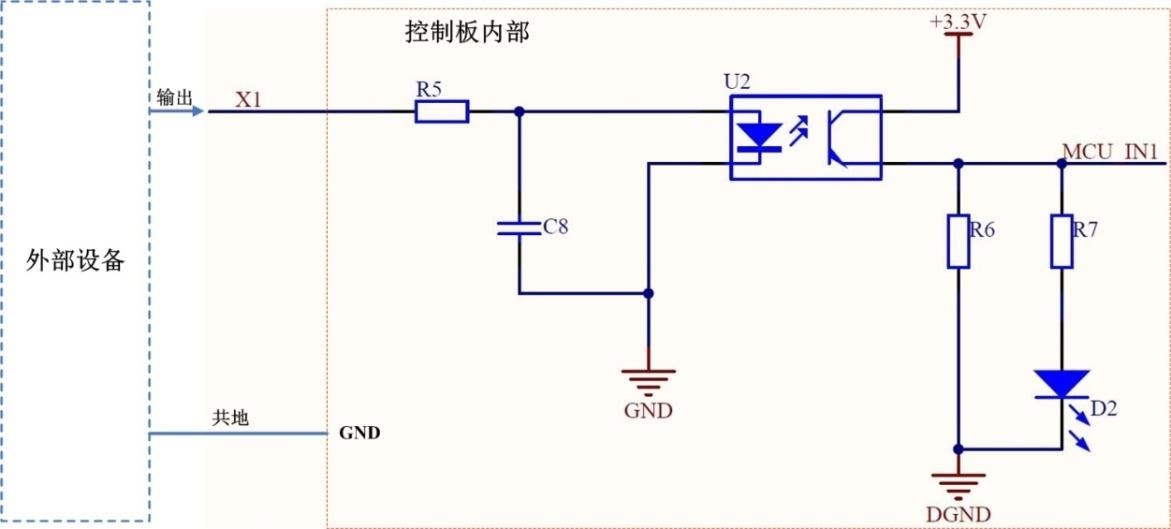

本控制板为 NPN 型输入，与外部设备连接示意图如下：

图 3 输入连接方式

由上图可知，外部设备的输出端接控制板的输入（X1~8）,并且外部设备要和控制板共地（可接到控制板的“GND”端子上）。

    控制板输入电平有两种规格（2.7V~7V 规格和 6V~12V 规格），采购时需要注明。

表1 控制板输入电平（2.7V~7V规格）

表2 控制板输入电平（6V~12V规格）

⊙模块输出接线

该控制板共有 8 路继电器输出，每路都有常开、常闭和公共端三个触点，采用宏发原装继电器，每路可承载负荷如下：

表3 继电器可承载负荷

每路继电器的公共端触点互相独立，8 路可以分别控制不同的电压。每个端子均有标示。

⊙网页参数配置

由网页配置提供中英文两个版本，如果要使用网页进行参数配置，首先要知道模块的 IP，如果不慎忘记，可以拉按住“RESET”按钮，保持 5 秒，模块恢复出厂设置，此时模块的

IP 是：192.168.1.253。

①系统登录

在浏览器中输入：http://192.168.1.253/，回车，则出现配置网页，需要认证用户名和密码（和配置软件中的一致），初始用户名为：admin，初始密码为：admin。

②IP 地址配置

点击网页左侧的“模块 IP 配置”， 在“IP 地址配置”页面中，可以配置模块地址、IP 信息、网页访问端口以及是否要使用自动获取 IP，配置好后点击“提交”，注意需要重启后新配置的参数才能生效。

③USART 配置

点击网页左侧的“USART 配置”，即 RS485 参数。在“USART 配置”页面中，可以设置所需的 USART 参数：波特率、数据位、停止位以及校验位。

工作模式有 4 种：TCP_SERVER、TCP_CLIENT、UDP_SERVER、UDP_CLIENT。这 4 种模式只能任选 1 种。

和“目标端口”无意义。

当选择 TCP_CLIENT 或 UDP_CLIENT 后，“目标地址”和“目标端口”就是所要连接的目的设备地址。

注意当选用“Modbus TCP 转 RTU”功能时，工作模式必须选择“TCP_SERVER”;

“注册心跳包”含义：当工作模式选“TCP_CLIENT”模式时，如果“注册心跳包时间”不为 0，则当 TCP 连接无数据交换时，模块自动向 TCP 服务器发送“注册心跳包数据”，发送时间间隔即为“注册心跳包时间”；如果“注册心跳包时间”设置为 0，禁止心跳包功能。

④IO 类型配置

点击网页左侧的“IO 类型配置” 注意，该模块的 IO 类型不能更改，固定为 IO1~8 是输入（IN），对应控制板的

X1~8;IO9~16 是输出（OUT）,对应控制板的 8 路继电器。

⑤IO 状态控制置

点击网页左侧的“IO 状态控制”， 在“IO 状态控制”页面中，可以实现对 IO 状态的读取和控制，上图中“L”表示低电平（0V 或无信号），“H”表示高电平（3.3V 或无信号）。

 用同样的方法可以分别打开“密码管理”、“产品信息”、“重启设备”、“系统登录”等页面，逐一对模块配置。

    控制板输入电平有两种规格（2.7V~7V 规格和 6V~12V 规格），采购时需要注明。
