BEW-FRM

卷膜机

使

用

说

明

书

福建必联物联网科技有限公司

www.blsensor.cn

 BEW-FRM      卷膜机

⊙产品概述

卷膜机为32路物联网卷膜控制器，可配对16台电动卷膜器，支持本地操作和远程操作功能，可支持制定电动卷膜器活动时间，节约劳动力。

⊙场景应用

广泛应用于农业、实验室等场景。

⊙产品功能

◆具有本地的WEB管理功能，实现IP地址的配置、本地/远程升级的配置；

◆具有一路干节点信号量输出，实现本地触屏控制、屏幕遥控、APP的在线控制；

⊙产品参数

工作电压：DC 12-24V

工作电流：0.2A

功    率：2.4W

按    键：一个系统复位按键

I/O扩展 ：具有8路I/O输入输出

控制输出：具有一路10A的干节点输出，用于本地/远程的控制

电源输出：具有12V、5V电源输出用于为外设提供电源

通讯协议：支持MODBUS、TCP/IP、TCP、UDP协议

通讯接口：1路485接口，1路10/100M以太网接口，1路P-BUS总线，可扩展NB窄带物联网/GPRS/4G通讯

状态指示：具有一路LED传感器运行状态指示灯，具有一路LED外网NB通信运行状态指示灯，具有一路LED设备电源运行状态指示灯，具有四路LED I/O外设运行指示灯，具有五位的高亮数码管显示，显示设备的运行状态和传感器值

485   线：黄 线：485A      蓝 线：485B

⊙产品操作说明

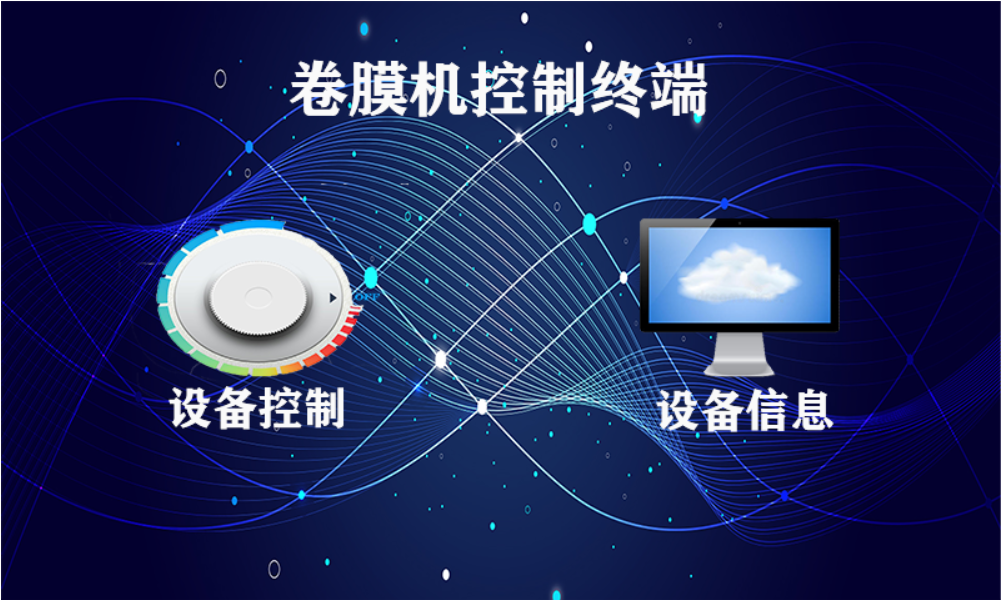

1、主机接通电源，进入主页面，有二个触控选项如图2-1。

设备控制：控制电动卷膜器，实现大棚开顶。

设备信息：查看设备地址、IP地址，子网掩码、连接状态、网络模式及日志。

图1

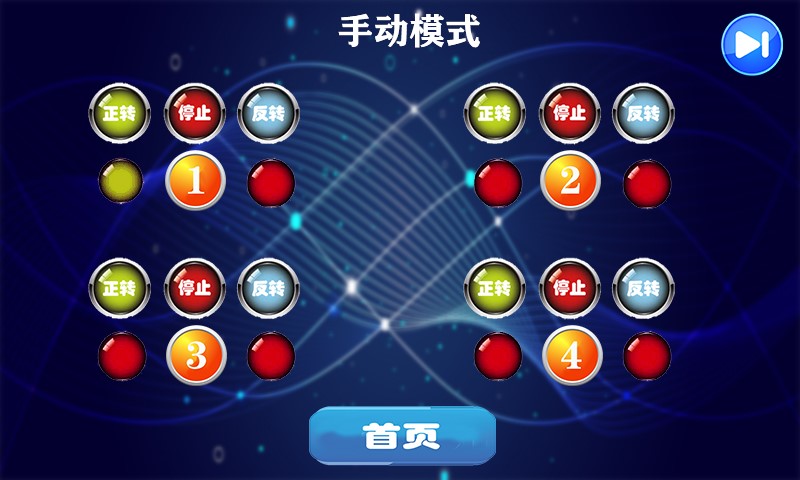

2、进入设备控制， 可在浇灌屏幕上进行开关控制，也可从监控屏及移动APP上进行序号开关，如图2所示。

正    转：灯亮绿色，电动卷膜机顺时针转动

反    转：灯亮蓝色，电动卷膜机逆时针转动

停    止：灯全灭（红色），电动卷膜机停止工作

图2

3、点击设备信息，进入设备信息显示页面，可查看到相关设备信息，即设备地址、IP地址、子网掩码、连接状态、网络模式和日志。如图3。

日   志：显示服务器地址。

图3
