数字采集传输控制仪能实时采集现场环境节点下的传感器数据。该仪器适应多场景应用并自动保存参数,通过有线或无线的方式上传数据到服务器。设备抗干扰能力强、体积小,支持以太网、NB-loT等多模通讯组合,可根据用户场地及项目需求选择通讯模块定制及灵活的场地安装布放,为更好的判断设备运行状态及优化用户体验,设备具有5位高亮数码管和10个LED灯显示当前运行状态,用户或技术员可通过观察,排除故障,确保设备及时恢复工作。设备支持多接口多输出通道,8路I/0口输入输出和1路10A干接点输出,让多设备运行成为可能。设备支持多元素传感器的接入(例如:光照度、空气温湿度、土壤温度、土壤湿度、二氧化碳、氨气、雨量、风速及风向等)。支持本地WEB管理功能,可实现IP地址的配置、传感器的配置、本地/远程升级等配置。设备可外接7寸工业触控屏,方便用户实地查看数据和控制设备运行状态。
BRTU-LAN
必联物联网智能采集
与控制终端
使
用
说
明
书
福建必联物联网科技有限公司
www.blsensor.cn
⊙产品概述
广泛应用于农业、气象、环保、旅游、园林园艺、水利、电力及道路绿化等场景。
工作电压:DC 12-24V
工作电流:0.2A
功 率:2.4W
按 键:一个系统复位按键
I/O 扩展:具有8路I/0输入输出接口
控制输出:具有1路10A的干节点输出,用于本地/远程的控制
电源输出:具有12V、5V电源,用于为外设提供电源
状态指示:3个状态指示灯(运行、通讯、电源),4个I/O端口状态指示灯及5位高亮数码管
通讯接口:1个485接口,1个10/100M以太网接口,1个USART
调试接口,可扩展NB窄带物联网/LoRa/4G通讯
通讯协议:支持Modbus-RTU、TCP/IP、UDP协议
485 接口:黄 线485-A,蓝 线485-B

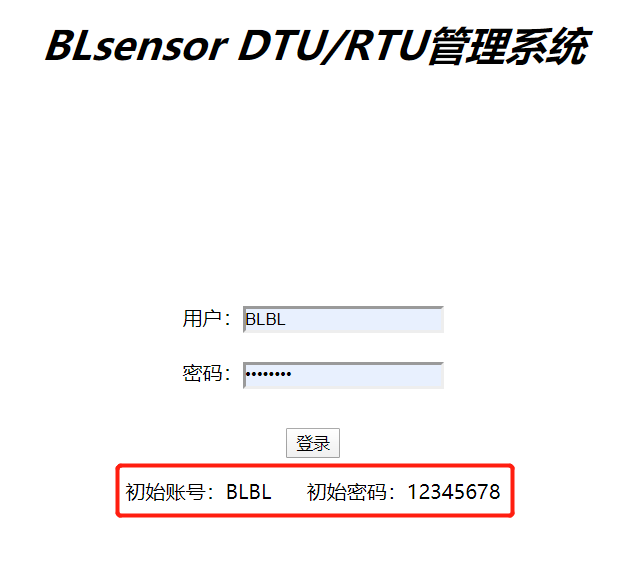

①、打开游览器,根据DTU数码管显示的IP地址,输入IP地址,跳转到登录页面,输入提示输入“用户”和“密码”。(“用户”和“密码”都默认为“初始用户”和“初始密码”),如图1所示:
图1

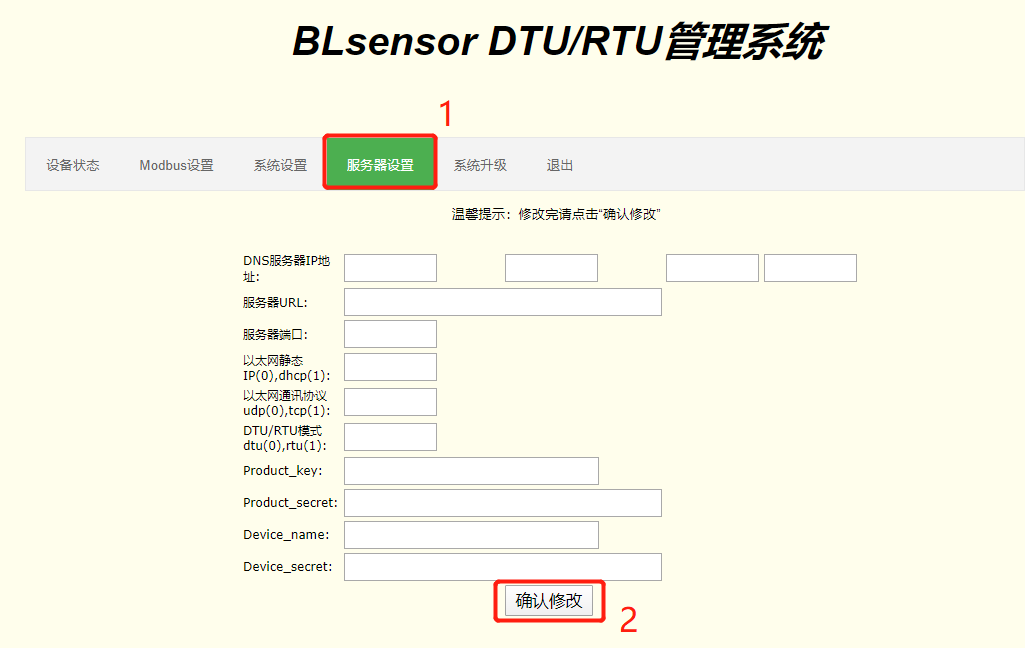

②、点击“服务器设置”,按照参数进行配置,配置完毕点击“确认修改”,如图2所示。
DNS服务器IP地址:114.114.114.114(基本通用)
服务器URL:无需修改(固定显示)
服务器端口:1883
以太网静态IP(0),dhcp(1):0或1
以太网通讯协议udp(0)、tcp(1):0或1(无限制)
DTU/RTU模式dtu(0)、rtu(1):0或1(无限制)
Product_key:找厂家获取
Product_secret:找厂家获取
Device_name:找厂家获取
Device _secret:找厂家获取
图2

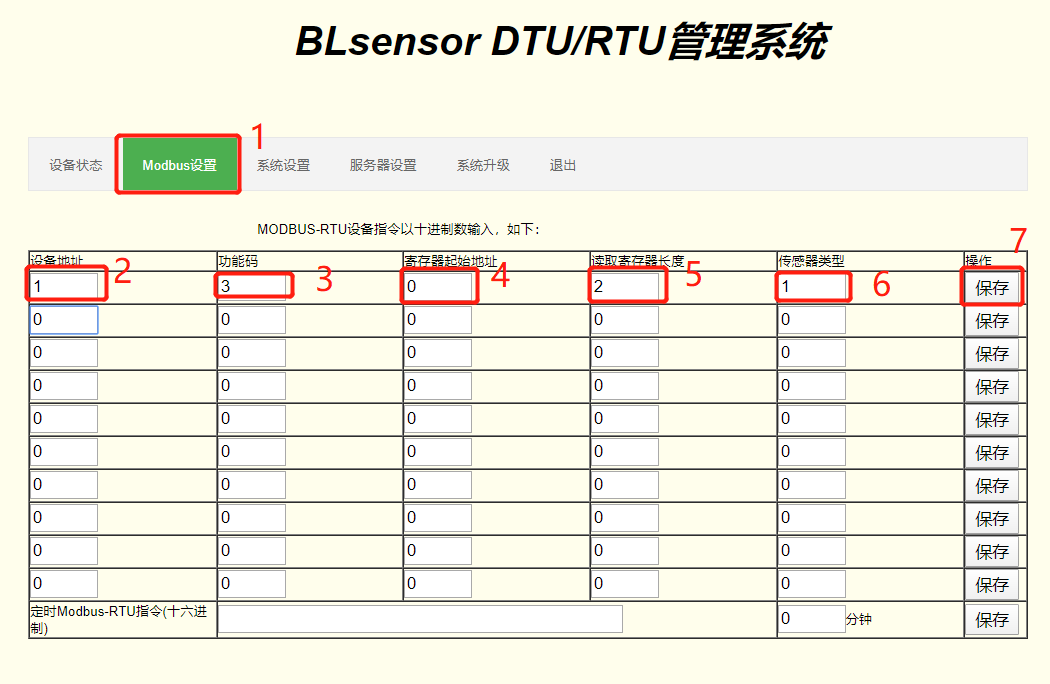

③、点击“Mobus设置”,按照参数进行配置,没配置完一条数据点击“保存”,进行保存数据,如图3所示。(十进制格式输入)
例如:空气温湿度传感器:
读取温度、湿度值命令格式:01 03 00 00 00 02 CRC(CRC双字节校验)
设备地址:1
功能码:3
寄存器起始地址:0
读取寄存器长度:2
传感器类型:1 (传感器类型数据参照图4):
图3

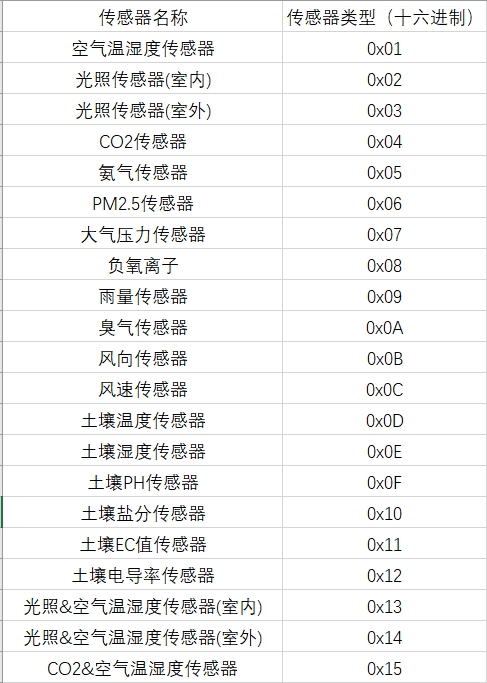

④、传感器类型数据,如图4:
图4
⑤、点击“系统设置”,按照参数进行修改设备IP地址(不能冲突)、设备网管地址和通信模式,修改完毕点击“确认修改”进行保存参数,如图5所示。
设备IP地址:按照现场修改
设备网管地址:按照现场修改
通信模式:以太网(0)、NB(1):0或1
⊙产品升级
①、点击“系统升级”,进入升级页面,点击“确认升级”(账号:BLBL,密码:12345678),这时DTU上数码管上面4个灯会亮起,如图6所示。
图6
②、打开“网络调试助手”软件;连接成功后,数据接收区会有数据出现,如图7所示。
图7

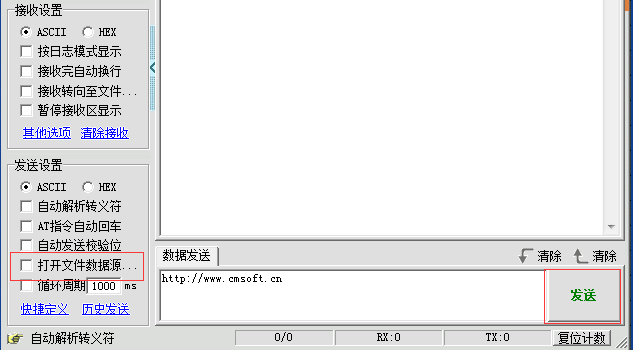

③、选择升级程序;连接功成后,选择“打开文件数据源”找到相应的升级程序文件。 点击“发放“,升级时间差不多1分钟。注意用网络升级只能选.bin文件 (如:dtu-system_modbus.bin,如需升级找厂家拿),如图8所示。
图8
升级成功后,设备会自动重启;
由以上数据可以得出,控制板在满负荷时功率为 2.04 瓦,因此模块的供电电源应选择电压 12V,电流大于 260ma 即可。比如选 12V/500ma 电源给控制板供电。
如产品未能上线,请查看数码管显示状态,根据状态对照下表,检查出错地方。
表1 DTU数码管状态(以太网版)
数码管状态 | 状态说明 |
F0001 | 开机初始化运行 |
F0002 | 初始化完成 |
F0003 | 连接服务器成功 |
F0005 | 收到服务器返回的注册包 |
F0006 | 发往服务器的心跳包成功 |
F0007 | 收到服务器返回的心跳包 |
A0001 | 创建连接服务器的请求 |
A0004 | 静态IP请求DNS |
E0002 | 发往服务器的心跳包失败 |
E0003 | 发往服务器的数据发送失败 |
图5
表2 DTU数码管状态(NB版)
数码管状态 | 状态说明 |
F0001 | DTU开机引导 |
F0002 | DTU开机引导结束 |
F0003 | NB平台注册成功 |
F0006 | NB收到平台的心跳包 |
F0010 | NB芯片检测正常 |
F0011 | NB芯片初始化成功 |
F0012 | NB附网成功 |
F0013 | NB注网成功 |
F0014 | NB创建SOCKET成功 |
A0011 | NB正在附网 |
A0012 | NB正在注网 |
E0002 | NB平台token申请失败 |
E0003 | NB平台设备MAC未注册 |
E0004 | NB平台未授权使用 |
E0005 | NB创建SOCKET失败 |
E0006 | NB连接超时 |
E0010 | NB芯片未检测到 |
E0011 | NB注网失败 |
