BEW-ICODE必联智慧节水浇灌采集控制系统

⊙产品概述

浇灌控制终端为两线制浇灌系统，一对双绞线既是电源线又是信号线，支持3公里的浇灌地带，支持挂接多达50个解码器、电磁阀浇灌站，通过485接口对传感器（雨量传感器、液体流速传感器及土壤水分传感器）进行数据定时采集，将采集到的数据发送到云端，可通过手机APP进行远程控制。

⊙场景应用

广泛应用于农业、实验室及道路绿化等场景。

⊙产品功能

◆具有本地的WEB管理功能，实现IP地址的配置、传感器的配置、本地/远程升级的配置；

◆具有一路干节点信号量输出，实现本地触屏控制、屏幕遥控、APP的在线控制；

◆设备具有时钟和日历功能；

◆设备具有本地或远程的在线升级功能；

⊙采集控制产品参数

工作电压：DC 12-24V

工作电流：0.2A

功    率：2.4W

按    键：一个系统复位按键

I/O扩展 ：具有8路I/O输入输出

控制输出：具有一路10A的干节点输出，用于本地/远程的控制

电源输出：具有12V、5V电源输出用于为外设提供电源

通讯协议：支持MODBUS、TCP/IP、TCP、UDP协议

通讯接口： 1路485接口，1路10/100M以太网接口，1路P-BUS总线，可扩展NB窄带物联网/GPRS/4G通讯

状态指示：具有一路LED传感器运行状态指示灯，

              具有一路LED外网NB通信运行状态指示灯，

     具有一路LED设备电源运行状态指示灯，

     具有四路LED I/O外设运行指示灯，

     具有五位的高亮数码管显示，显示设备的运行状态和传感器值

              485   线：黄 线：485A      蓝 线：485B

⊙两线制解码产品参数

 输出电压：DC24-36V

 输入电压：DC24-36V

输出信号：脉冲式（仅支持脉冲式电磁阀），特别提醒（不支持需持续供电的电磁阀）

输出数量：二路MOS管开关信号输出

设备支持：8位拨码开关（支持0-255)个号码

设备支持：MODBUS-RTU通讯协议

设备通讯速率：9600

产品防水等级：IP67

⊙产品操作说明

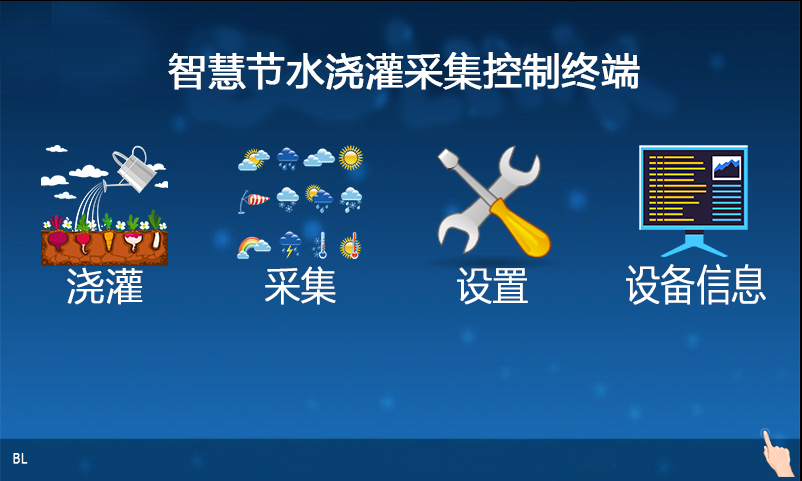

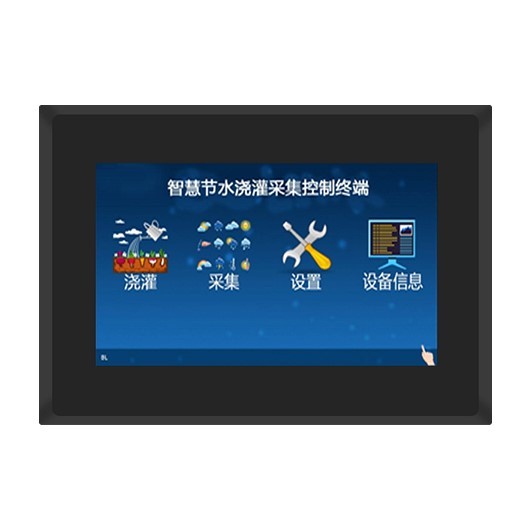

1、主机接通电源，进入主页面，有四个触控选项如图1。

浇    灌：控制电磁阀开关，实现喷头喷水。

采    集：查看各个传感器上传的数据。

设    置：设置时间、传感器的阀值及开关传感控制模式、无线通讯模式（注：根据实际设备开启模式）

设备信息：查看设备地址、IP地址，子网掩码、连接状态、网络模式及日志。

2、进入浇灌页面，进行选择模式：手动模式、自动模式（注：选择好模式后改字体变蓝色）

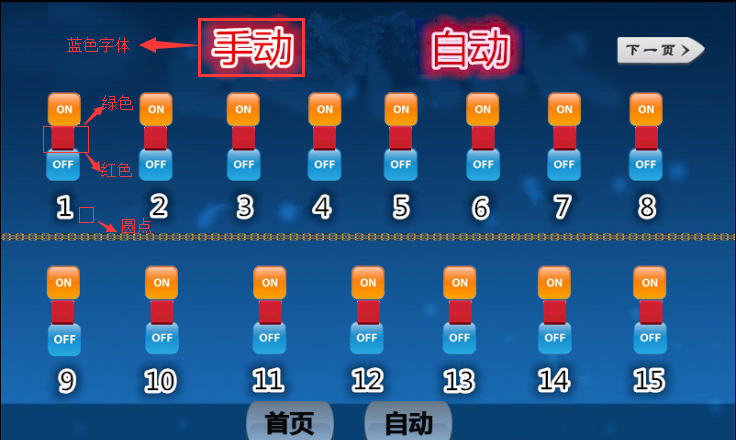

①、手动模式：可在浇灌屏幕上进行开关控制，也可从监控屏及移动APP上进行序号开关。

绿      色：设备开启

红      色：设备关闭

黄色小圆点：设备出现异常（序号右下脚）如图2

图2

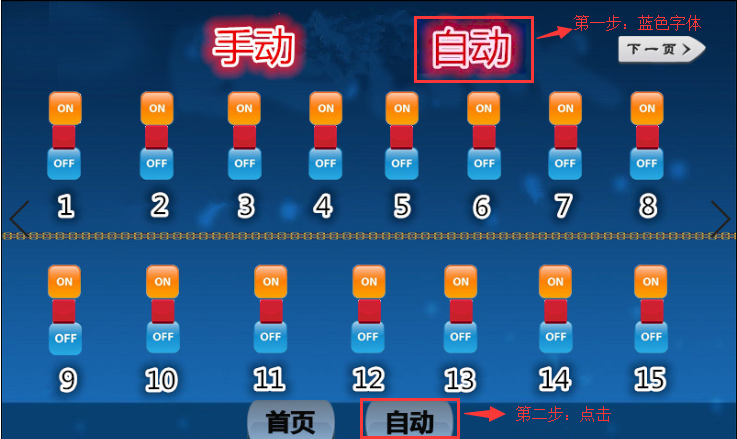

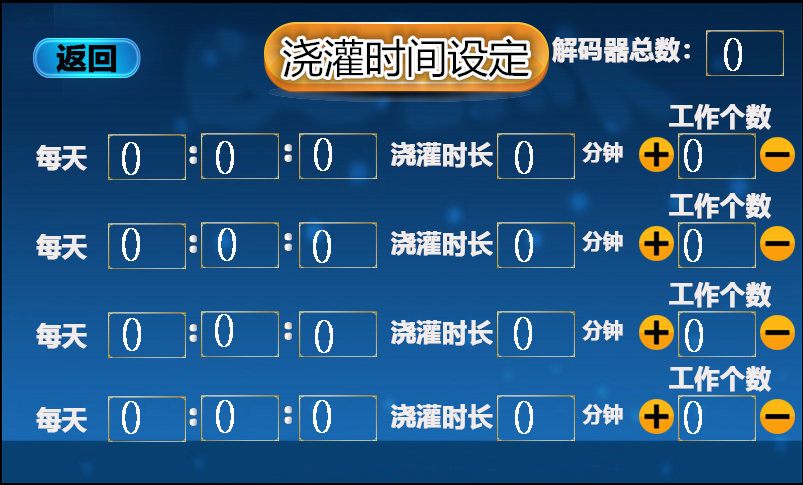

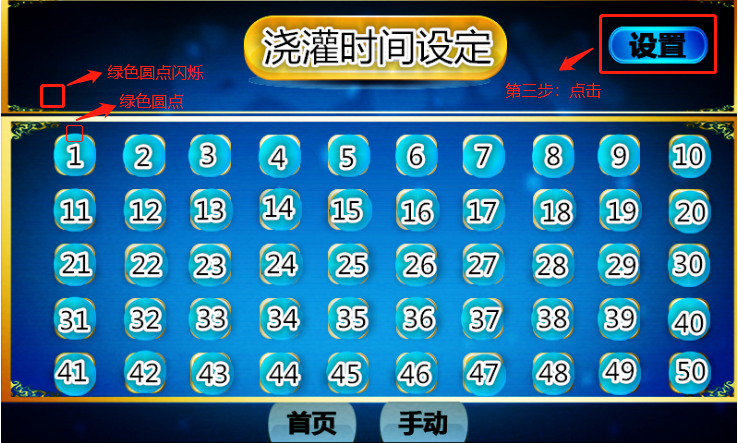

②、自动模式：选择自动模式，点击自动，如图3，进入浇灌时间设定，在浇灌时间设定页面左上角绿色圆点闪烁代表自动模式已开启，序号上方显示绿色圆点代表该设备已进入工作模式，如图4，点击设置后输入解码器总数，开始灌溉时间，灌溉时长及工作个数（例如：工作个数为2个，实际为2个解码器为一组进行循环浇灌），如图5.

注：选择自动模式后，手动模式的开关均无效，输入解码器的总数不可超过实际解码器总数

图3

图4

图5

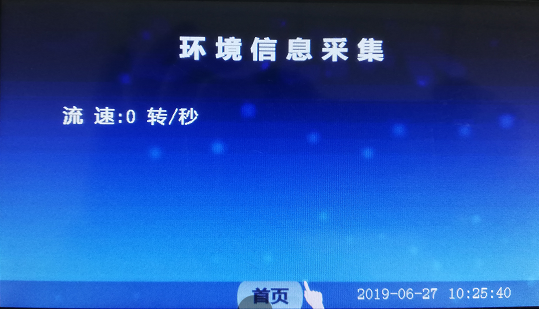

3、点击采集，进入环境信息采集页面，可查看到各个传感器上传的数据值，如图6

图6

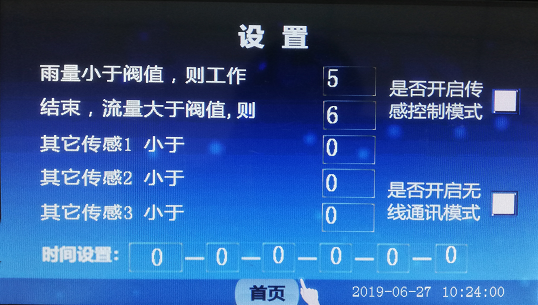

  4、点击设置，进入设置页面，可对时间进行修改校正；对各个传感器进行阀值设置，使之低于阀值进行灌溉工作，对于流量大于阀值可进行判断哪里水管漏水及时进行修复；也可开启传感控制模式或无线通讯模式（注：根据实际主机开启相关模式），如图7。

图7

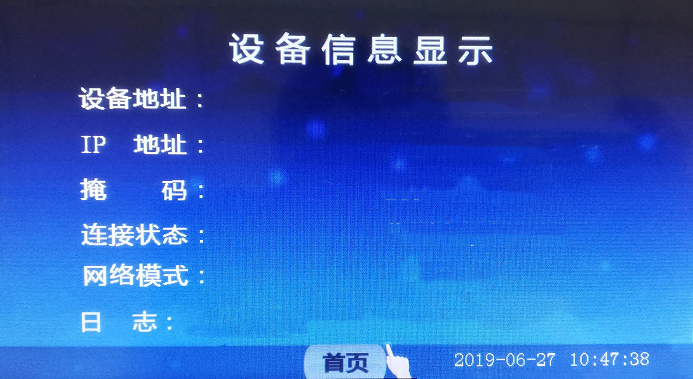

5、点击设备信息，进入设备信息显示页面，可查看到相关设备信息，即设备地址、IP地址、子网掩码、连接状态、网络模式和日志。如图8。

日   志：显示服务器地址。

图8

⊙移动APP下载

APP下载网址：www.belinkcn.com/iot/

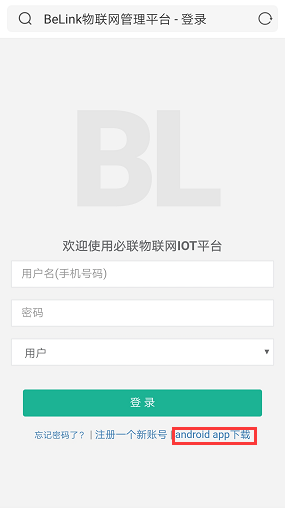

1、输入网址，进入下载页面，点击android app下载，如图9。

图9

2、安装过程中，需打开手机安装未知源（一般途径：设置->安全和隐私->更多安全设置->打开未知源，实际手机自行寻找）。

3、用户账号及密码同多点管理单元（4K），本公司提供。
