BES-NH₃

氨气采集变送系统

使

用

说

明

书

福建必联物联网科技有限公司

www.blsensor.cn

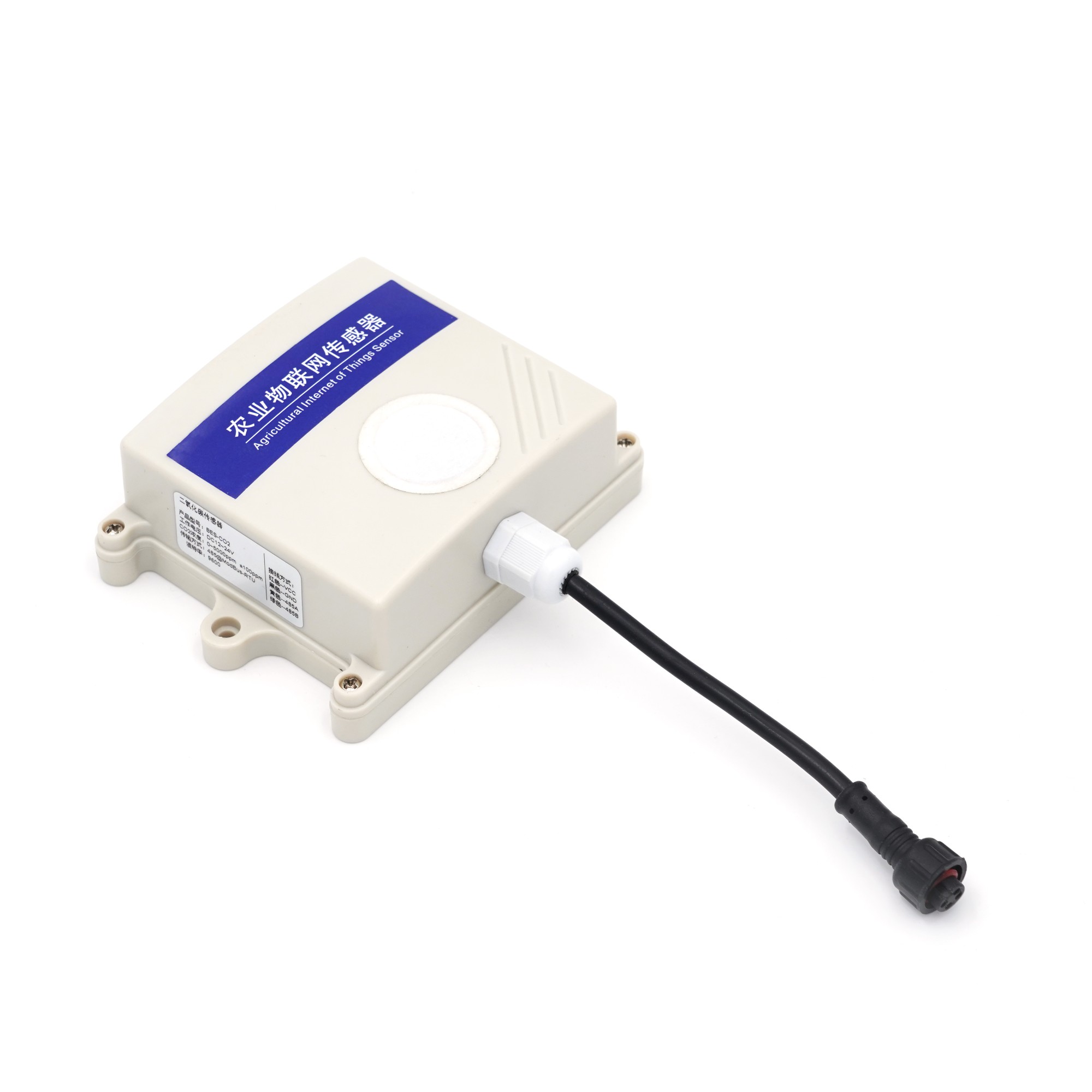

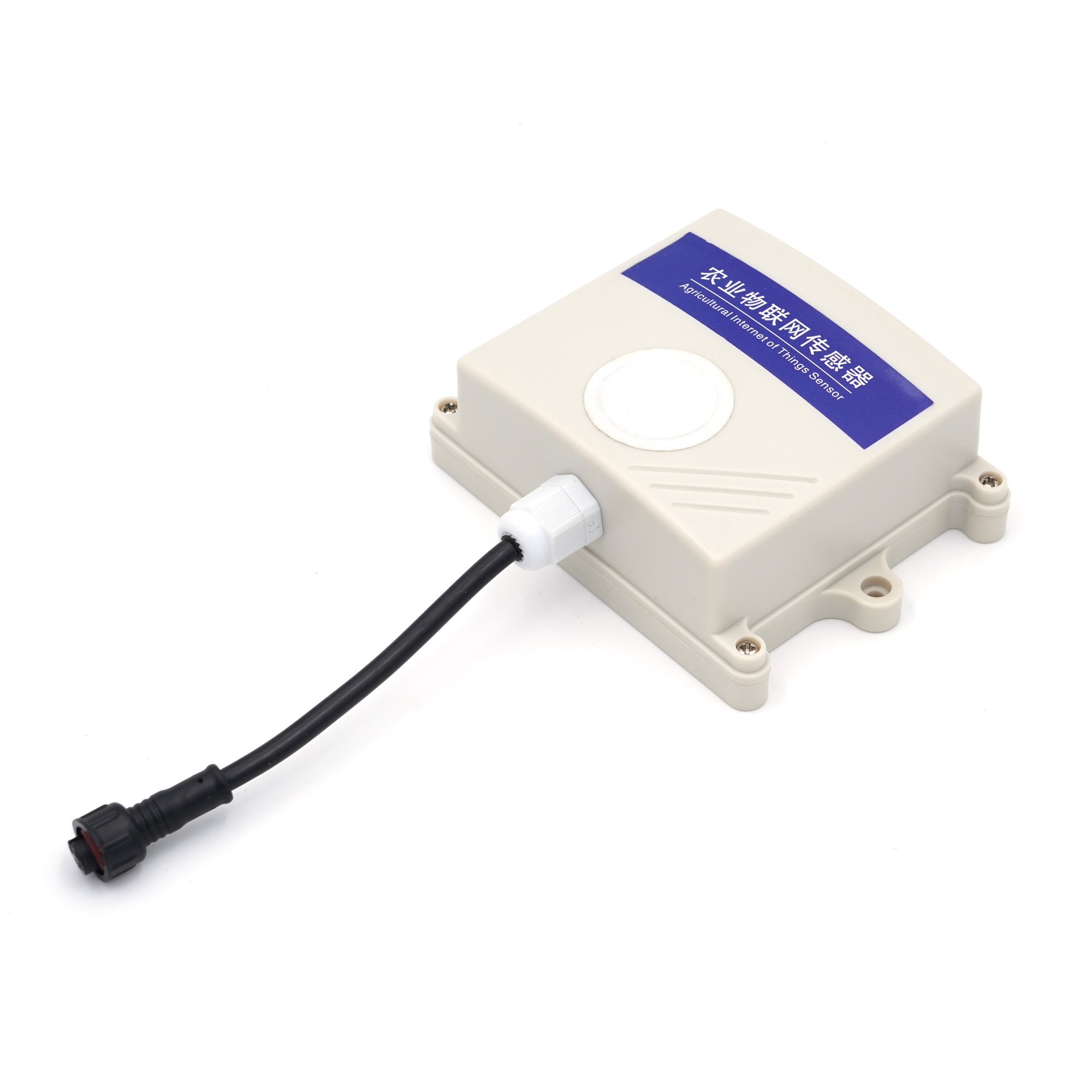

BES-NH3  氨气采集变送系统

⊙产品概述

该变送器根据电化学原理，利用被测气体在传感器工作电极和对电极上发生相应的氧化还原反应并释放电荷，通过外电路形成电流，电流大小与气体浓度成正比，从而实现对空气中存在的NH₃进行探测。广泛应用于暖通制冷与室内空气质量监控、工业过程及安全防护监控、农业及畜牧业生产过程监控。设备12-24V宽压供电，外壳防护等级高，能适应现场各种恶劣条件。

⊙产品功能

◆ 根据电化学原理对空气中存在的NH₃浓度进行测量，高灵敏度、高分辨率、低功耗、抗干扰能力强、线性范围宽、优异的重复性和稳定性。

◆ 测量范围宽，默认0~100ppm。

◆ 485通信，设备支持标准ModBus-RTU通讯协议，通信地址及波特率可设置。

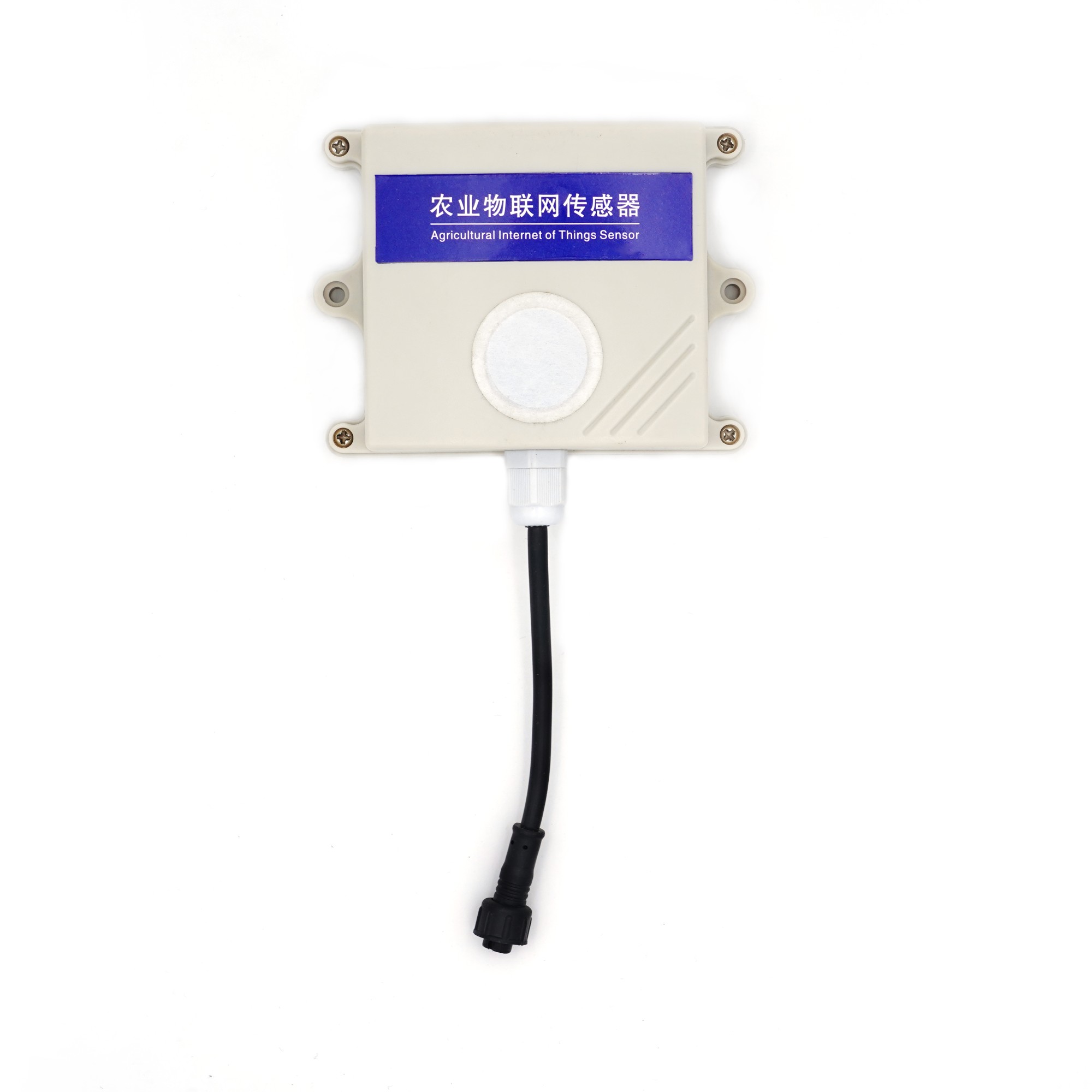

◆ 采用壁挂式防水壳，安装方便，防护等级高。

⊙产品参数

工作电压：DC12-24V

工作电流：0.1A

功    率：1.2W

通讯方式：RS485

通讯速率：9600，n，8，1

通讯协议：支持标准03H、04H功能码的MODBUS-RTU协议

按    键 ：一路系统复位按键

响应时间：<25ms

测量范围：0~100ppm

分 辨 率：0.5ppm

工作温度：-20~+50℃

工作湿度：15%~90%RH（无凝结）

灵 敏 度：(80~160) uA/ppm

⊙配件检查

设备清单：

◆ 氨气变送器1台

◆ 产品使用说明书一份

⊙接口说明

宽电压电源输入12-24V均可，485信号线接线时注意A/B线不能接反，总线上多台设备间地址不能冲突。

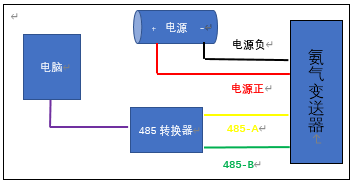

⊙设备连接

⊙通讯协议

该设备支持标准MODBUS-RTU协议的03H、04H功能码，具体报文格式请参考“标准MODBUS-RTU协议”。

寄存器地址说明如下：

注：若设备返回数据读数为-1（FFFFH），则表示传感器异常。

1．指令和数据转换（以读03H保持寄存器为例）：

读寄存器报文指令：05 03 00 00 00 01 85 8E（读氨气浓度）

报文解释说明：“05”设备地址（默认出厂设备地址）；“03”读保持寄存器功能码；“00 00” 氨气浓度寄存器起始地址；“00 01”连续读取寄存器数量；“85 8E” ModbusRTU-CRC16校验。

返回报文指令：05 03 02 00 20 48 5C

报文解释说明：“05”设备地址；“03”读保持寄存器功能码；“02” 返回的数据长度；“00 20”返回的寄存器数值；“48 5C” ModbusRTU-CRC16校验。

氨气浓度即为：0020H = 32ppm

2．查询、修改节点设备地址和通讯波特率的说明：

节点设备地址查询：

发送指令：FD FD FD 00 00 AA BB，

返回指令：FD FD FD 03 XX AA BB（03为目前波特率9600，XX为目前的节点设备地址号，AA BB为ModbusRTU-CRC16校验）；

节点设备地址修改：

发送指令：FD FD FD 00 YY AA BB（YY为新的节点设备地址号，AA BB为ModbusRTU-CRC16校验）

返回指令：FD FD FD 03 YY AA BB（如果YY为所需要的节点设备地址号的话则修改成功）

3.通讯波特率修改说明：

发送指令：FD FD FD ZZ 00 AA BB（ZZ为波特率代号， AA BB为ModbusRTU-CRC16校验）

返回指令：FD FD FD ZZ XX AA BB（如果ZZ为所需要的通讯波特率代码的话则修改成功）

通讯波特率代码：01-2400   02-4800   03-9600（默认）  04-19200  05-38400  06-57600  07-115200
