该变送器采用电化学气体传感器和高 性能微处理器,搭载ME-DG 气体传感器就可以测量异 味浓度,可精确的 测量环境中的气体浓度。广泛适用于便携式、固定式气体探测仪,检测公厕、养殖场等异 味的场合和设备。设备12-24V宽压供电,外壳防护等级高,能适应现场各种恶劣条件。

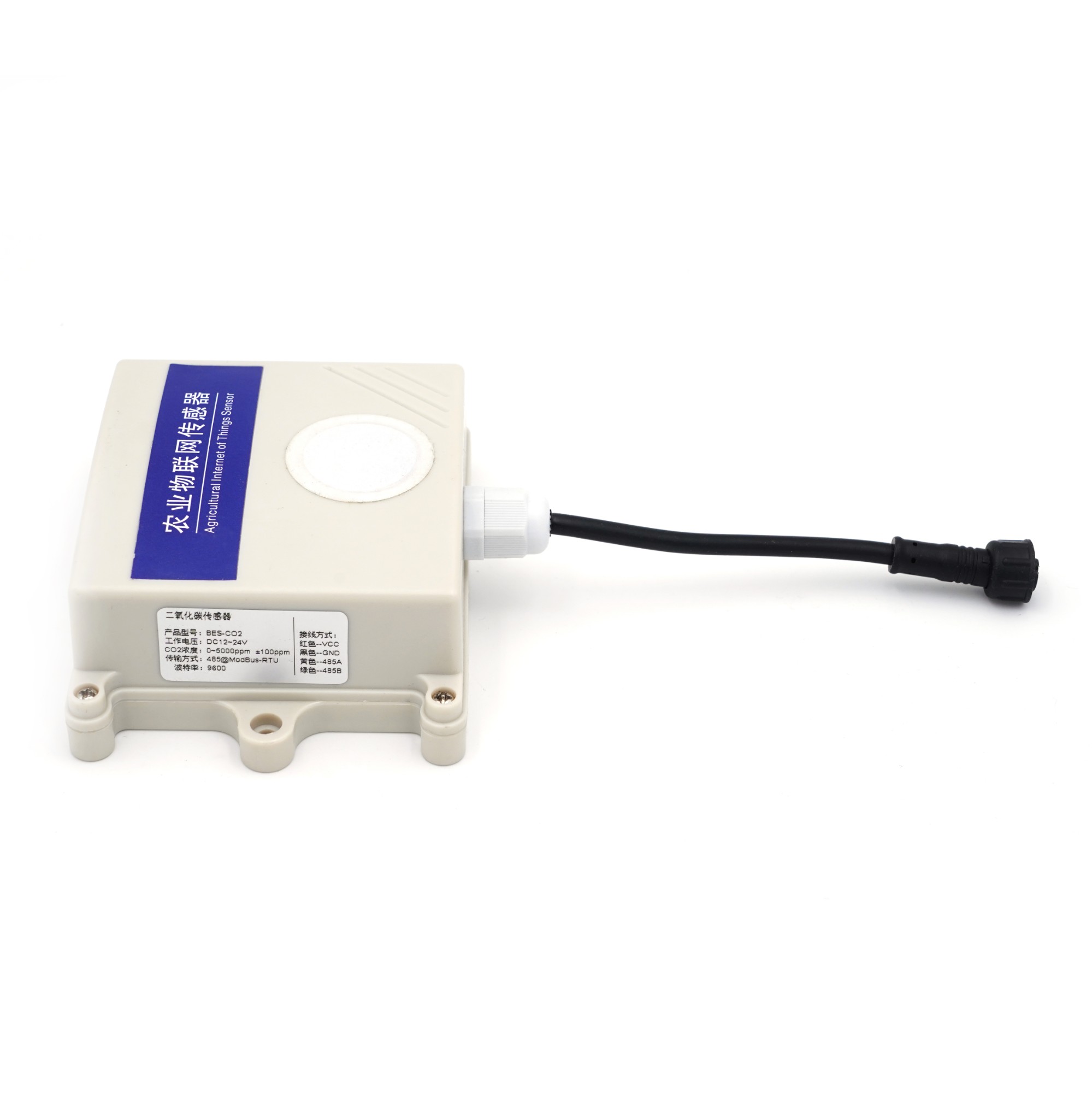

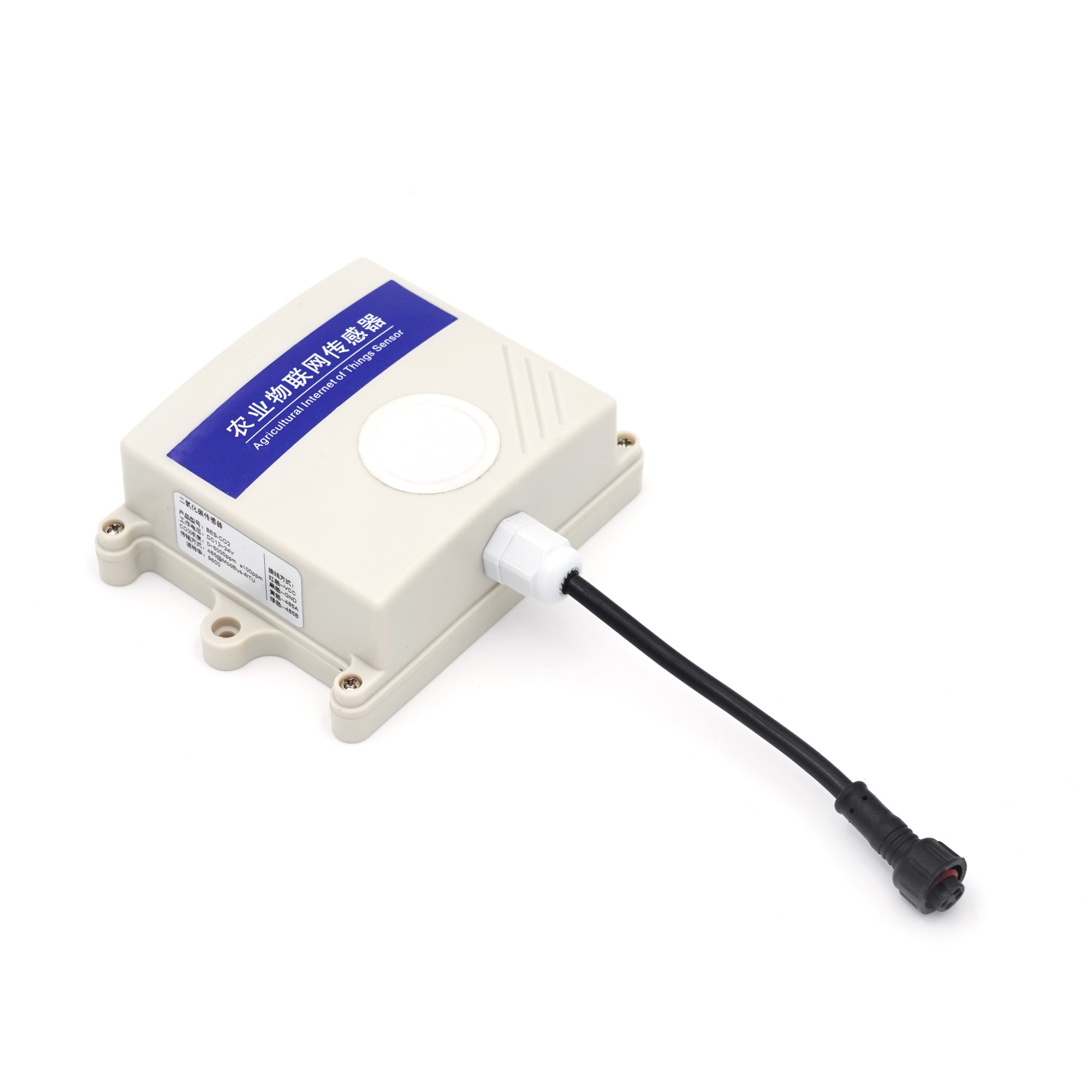

BES-OQ
臭气变送器
使
用
说
明
书
福建必联物联网科技有限公司
www.blsensor.cn
BES-OQ 臭气变送器
◆ 高灵敏度、分辨率, 低功耗, 提供UART、模拟电压信号输出方式, 高稳定性、较强的抗干扰能力。
◆ 测量范围宽,默认0~50ppm。
◆ 485通信,设备支持标准ModBus-RTU通讯协议,通信地址及波特率可设置。

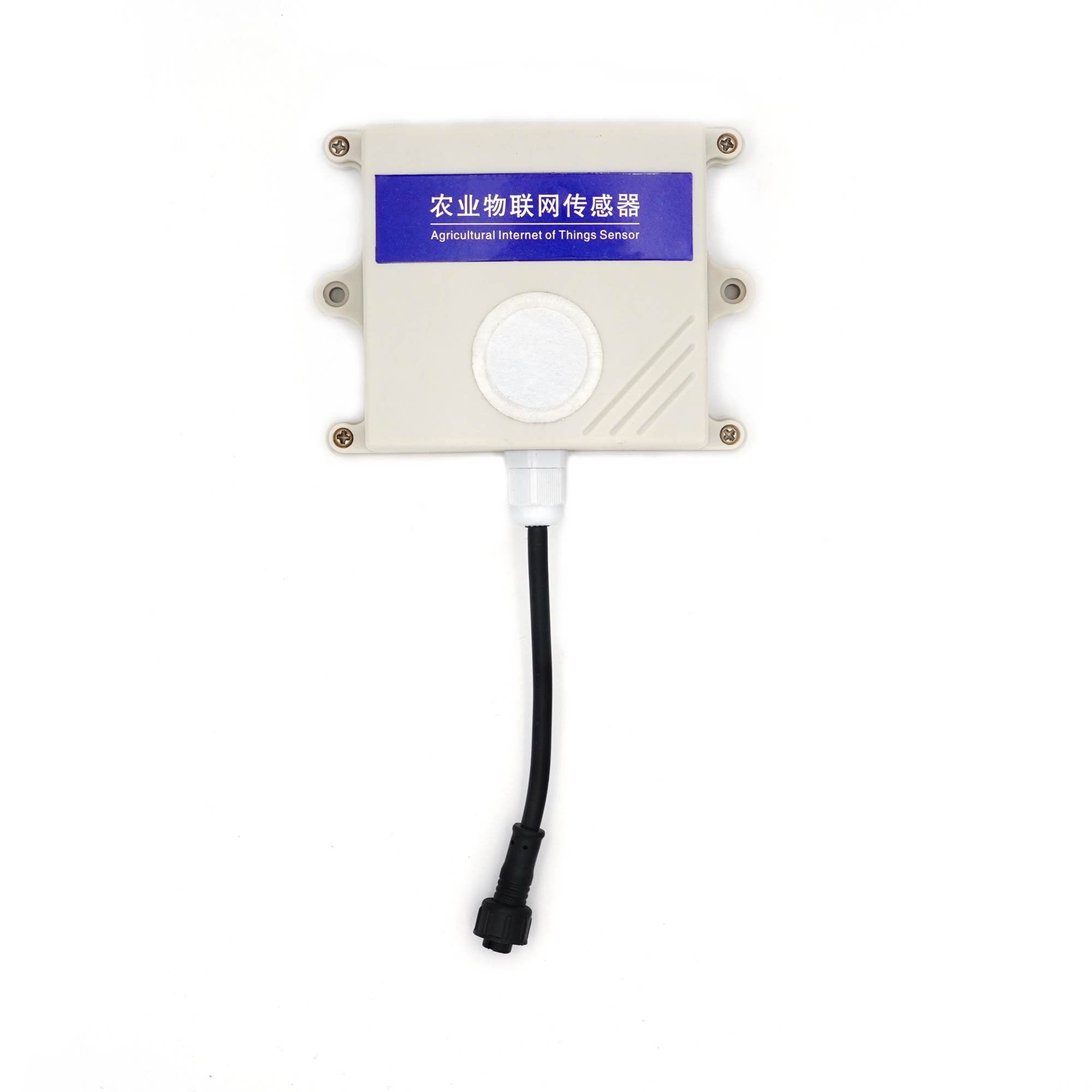

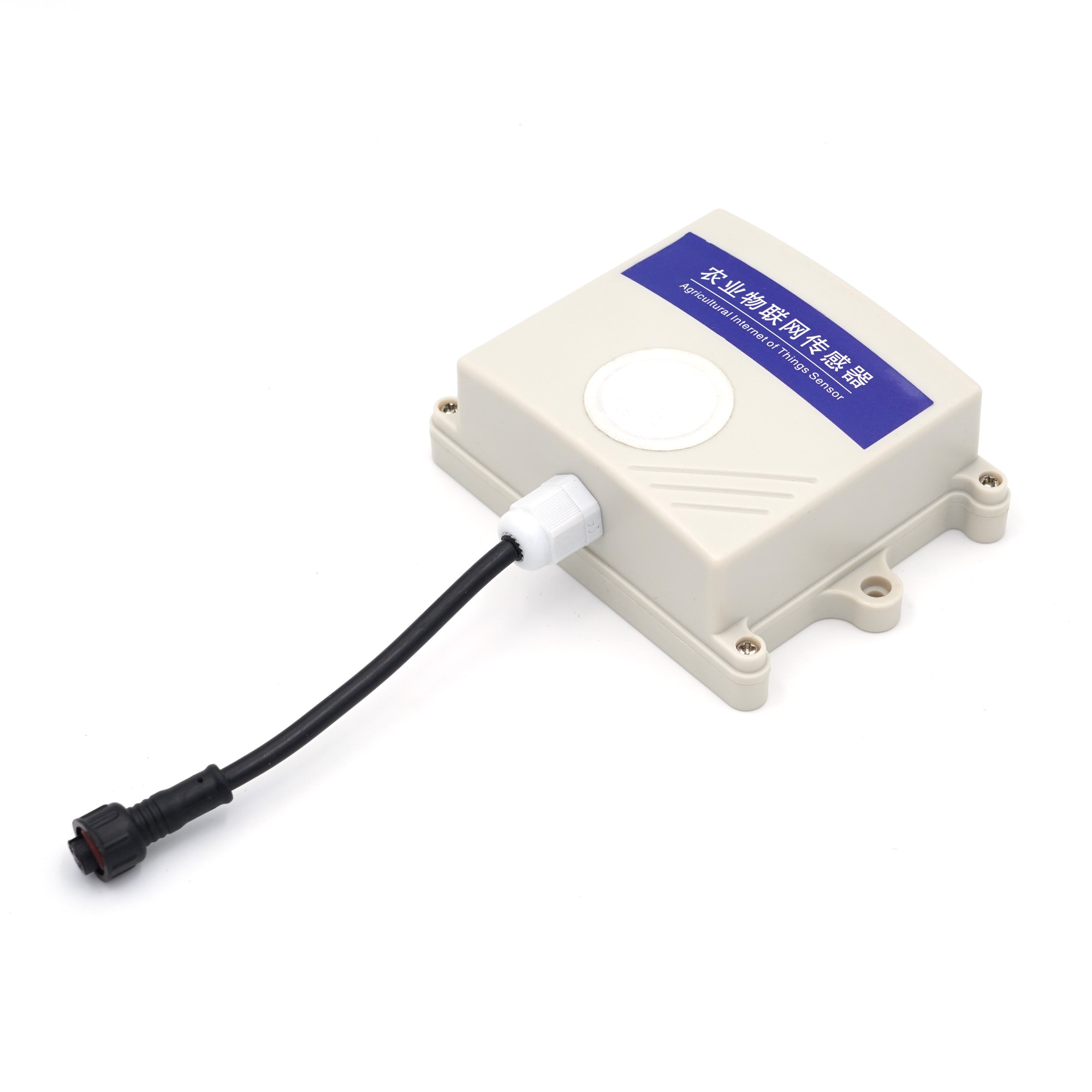

◆ 采用壁挂式防水壳,安装方便,防护等级高。
⊙产品参数
工作电压:DC12-24V
工作电流:0.1A
功 率:1.2W
通讯方式:RS485
通讯速率:9600,n,8,1
通讯协议:支持标准03H、04H功能码的MODBUS-RTU协议
按 键:一路系统复位按键
响应时间:<25ms
测量范围:0~50ppm
分 辨 率:0.01ppm
工作温度:-20~+50℃
工作湿度:15%~90%RH(无凝结)
零点漂移:≤ 1% FS
⊙配件检查
设备清单:
◆ 臭气变送器1台
◆ 产品使用说明书一份
宽电压电源输入12-24V均可,485信号线接线时注意A/B线不能接反,总线上多台设备间地址不能冲突。
线色 | 说明 | |
电源 | 红色 | 电源正(DC 12-24V) |
黑色 | 电源负 | |
通信 | 黄色 | 485信号A |
绿色 | 485信号B |

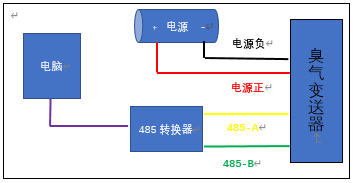

⊙设备连接
该设备支持标准MODBUS-RTU协议的03H、04H功能码,具体报文格式请参考“标准MODBUS-RTU协议”。
寄存器地址说明如下:
寄存器地址 | 寄存器定义 | 字节数 | 数据类型 | 放大系数 | 取值范围 |
输入寄存器(只读,04H功能码) | |||||
30001(0x0000) | 臭气浓度(高位) | 4 | 32位无符号整型 | 100 | 0~50ppm |
30002(0x0001) | 臭气浓度(低位) | ||||
保持寄存器(只读,03H功能码) | |||||
40001(0x0000) | 臭气浓度(高位) | 2 | 32位无符号整型 | 100 | 0~50ppm |
40002(0x0001) | 臭气浓度(低位) |
注:若设备返回数据读数为-1(FFFFH),则表示传感器异常。
1.指令和数据转换(以读03H保持寄存器为例):
读寄存器报文指令:14 03 00 00 00 02 C6 CE(读臭气浓度)
报文解释说明:“14”设备地址(默认出厂设备地址);“03”读保持寄存器功能码;“00 00” 臭气浓度寄存器起始地址;“00 02”连续读取寄存器数量;“C6 CE” ModbusRTU-CRC16校验。
返回报文指令:14 03 04 00 00 00 00 BE F2
报文解释说明:“14”设备地址;“03”读保持寄存器功能码;“04” 返回的数据长度;“00 00 00 00”返回的寄存器数值;“BE F2” ModbusRTU-CRC16校验。
臭气浓度即为:00000000H = 0ppm
2.查询、修改节点设备地址和通讯波特率的说明:
节点设备地址查询:
发送指令:FD FD FD 00 00 AA BB,
返回指令:FD FD FD 03 XX AA BB(03为目前波特率9600,XX为目前的节点设备地址号,AA BB为ModbusRTU-CRC16校验);
节点设备地址修改:
发送指令:FD FD FD 00 YY AA BB(YY为新的节点设备地址号,AA BB为ModbusRTU-CRC16校验)
返回指令:FD FD FD 03 YY AA BB(如果YY为所需要的节点设备地址号的话则修改成功)
3.通讯波特率修改说明:
发送指令:FD FD FD ZZ 00 AA BB(ZZ为波特率代号, AA BB为ModbusRTU-CRC16校验)
返回指令:FD FD FD ZZ XX AA BB(如果ZZ为所需要的通讯波特率代码的话则修改成功)
通讯波特率代码:01-2400 02-4800 03-9600(默认)04-19200 05-38400 06-57600 07-115200
