BES-WS

风速变送器

使

用

说

明

书

福建必联物联网科技有限公司

www.blsensor.cn

BES-WS      风速变送器

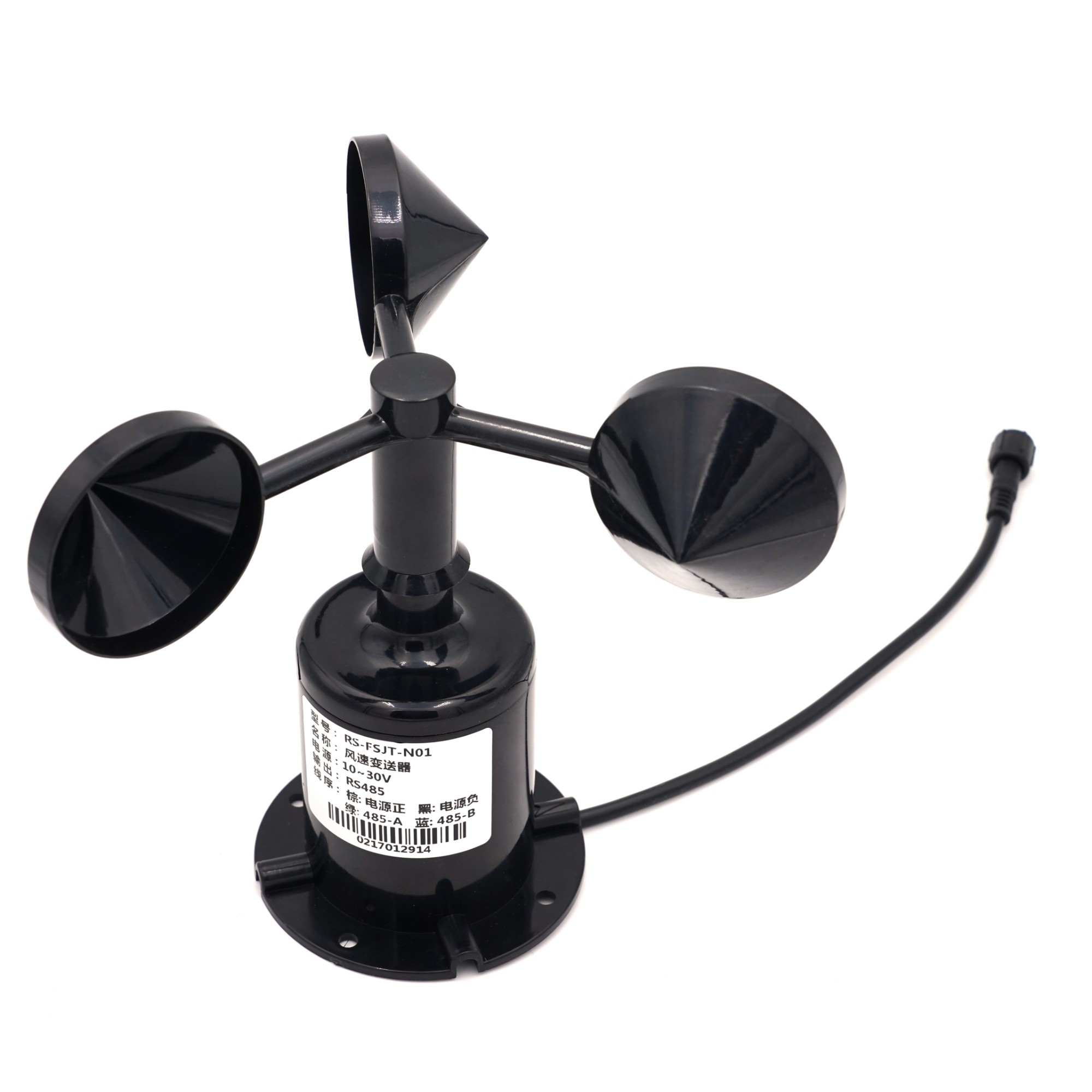

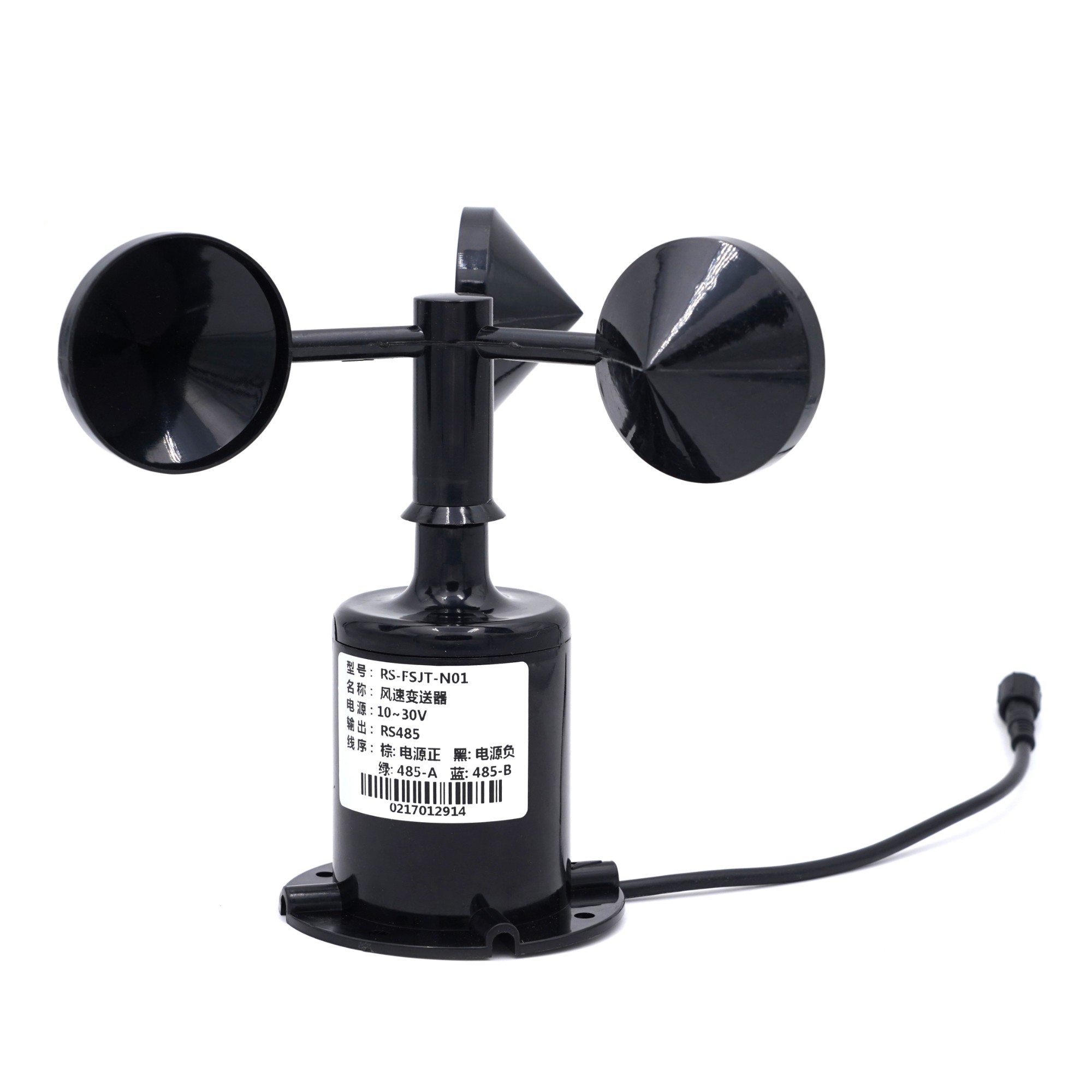

⊙产品概述

该变送器采用高性能进口轴承，转动阻力小，测量精确设备结构及重量经过精心设计及分配，转动惯量小，响应灵敏。广泛运用于环境气象站、环境保护、船舶、码头、及养殖等监测。设备12-24V宽压供电，外壳防护等级高，能适应现场各种恶劣条件。

⊙产品功能

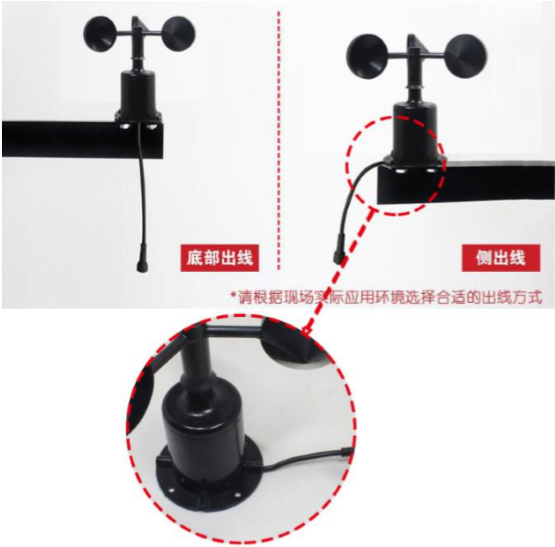

◆ 采用底部出线方式、完全杜绝航空插头橡胶垫老化问题，长期使用仍然防水。

◆ 防电磁干扰处理。

◆ 聚碳酸酯外壳，机械强度大，硬度高，耐腐蚀、不生锈可长期使用于室外。

◆ 测量范围宽，0~60m/s。

◆ 485通信，设备支持标准ModBus-RTU通讯协议，通信地址及波特率可设置。

⊙产品参数

工作电压：DC12-24V

工作电流：0.1A

功    率：0.3W

通讯方式：RS485

通讯速率：9600，n，8，1

通讯协议：支持标准03H、04H功能码的MODBUS-RTU协议

响应时间：<25ms

量    程：0~32.4m/s

精    度：±0.3m/s

分 辨 率：0.1m/s

启动风速：0.2~0.4m/s

工作温度：-20℃~60℃

工作湿度：0%RH-80%RH

⊙配件检查

设备清单：

◆ 风速变送器1台

◆ 产品使用说明书一份

⊙接口说明

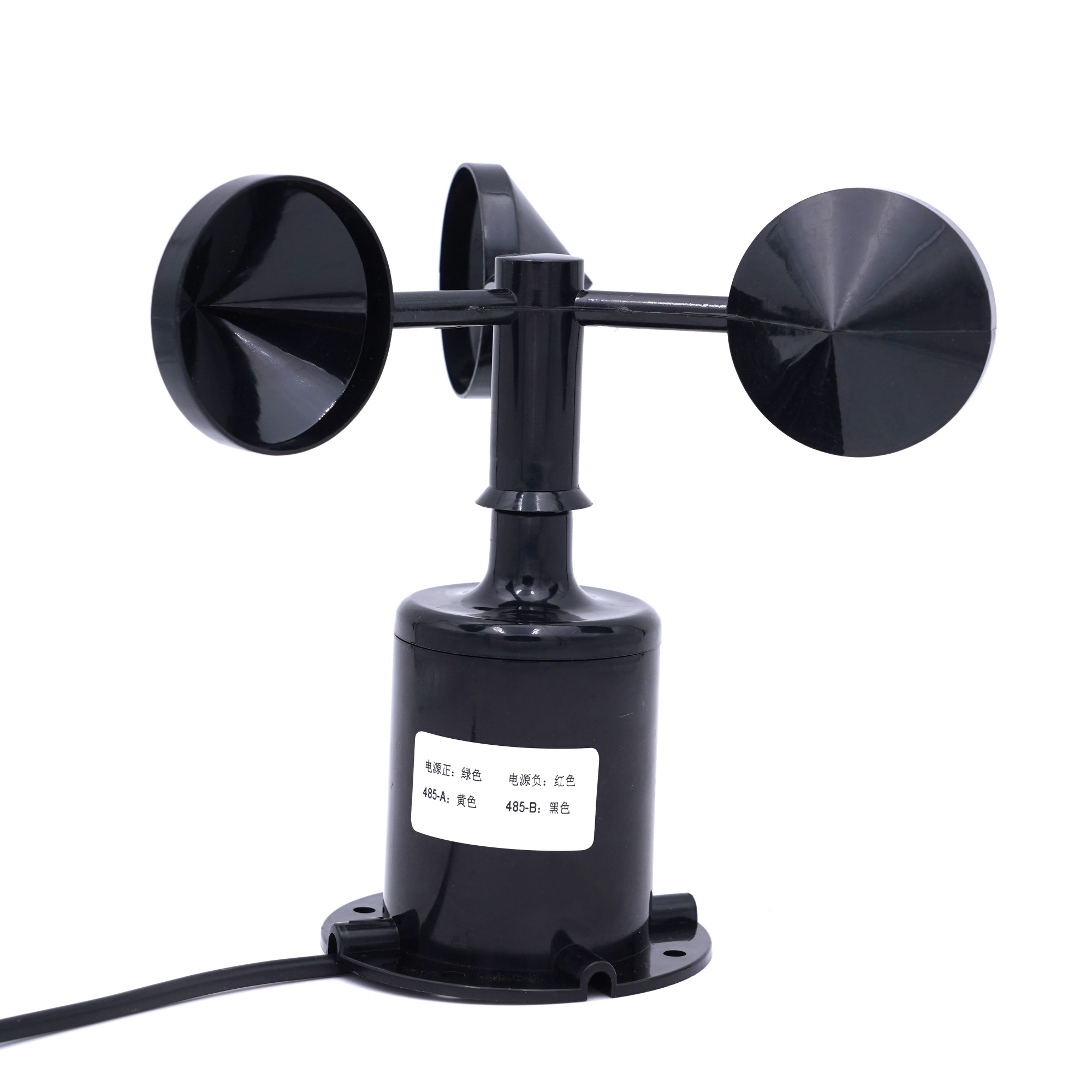

宽电压电源输入12-24V均可，485信号线接线时注意A/B线不能接反，总线上多台设备间地址不能冲突。

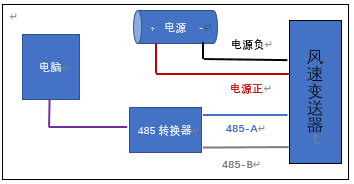

⊙设备连接

⊙通讯协议

该设备支持标准MODBUS-RTU协议的03H、04H功能码，具体报文格式请参考“标准MODBUS-RTU协议”。

寄存器地址说明如下：

注：若设备返回数据读数为-1（FFFFH），则表示传感器异常。

1．指令和数据转换（以读03H保持寄存器为例）：

读寄存器报文指令：0B 03 00 00 00 01 84 A0（读风速）

报文解释说明：“0B”设备地址（默认出厂设备地址）；“03”读保持寄存器功能码；“00 00” 风速寄存器起始地址；“00 01”连续读取寄存器数量；“84 A0” ModbusRTU-CRC16校验。

返回报文指令：0B 03 02 00 15 E1 8A

报文解释说明：“0B设备地址；“03”读保持寄存器功能码；“02” 返回的数据长度；“00 15”返回的寄存器数值；“E1 8A” ModbusRTU-CRC16校验。

风速即为：0015H = 21/10= 2.1m/s

2．修改节点设备地址和通讯波特率的说明：

节点设备地址修改（已知设备地址）：

发送指令：0B 10 10 00 00 01 02 00 01 05 61（0B为原节点设备地址号，01为新的节点设备地址号，84 A0为ModbusRTU-CRC16校验）

返回指令：0B 10 10 00 00 01 04 72（修改成功, 0B为原节点设备地址号，04 72为ModbusRTU-CRC16校验）

节点设备地址修改（未知设备地址，用0号站对其操作）：

注：需要将产品独自连接到电脑上，总线上不能有其它485产品。

发送指令：00 10 10 00 00 01 02 00 01 FB C6（01为希望改成的设备目标地址号，08 F1为ModbusRTU-CRC16校验）

返回指令：00 10 10 00 00 03 04 D8（修改成功, 04 D8为ModbusRTU-CRC16校验）

3. 可以用我公司软件的设置站号指令。详见软件

⊙安装说明

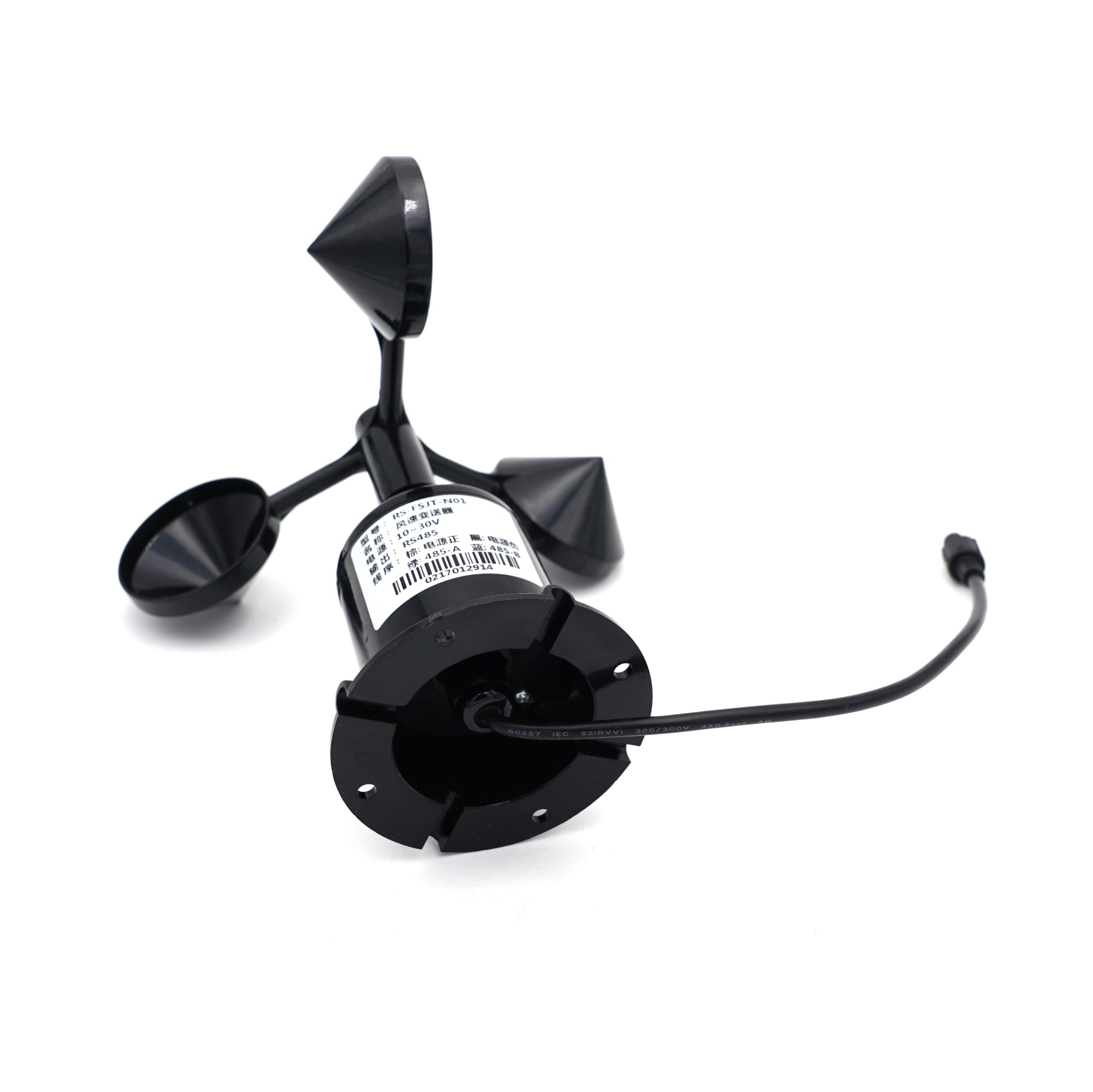

采用法兰安装，螺纹法兰连接使风速传感器下部管件牢牢固定在法兰盘上，底盘 Ø65mm，在Ø47.1mm的圆周上开四个均Ø6mm的安装孔，使用螺栓将其紧紧固定在支架上，使整套仪器保持在最佳水平度，保证风速数据的准确性，法兰连接使用方便，能够承受较大的压力。
