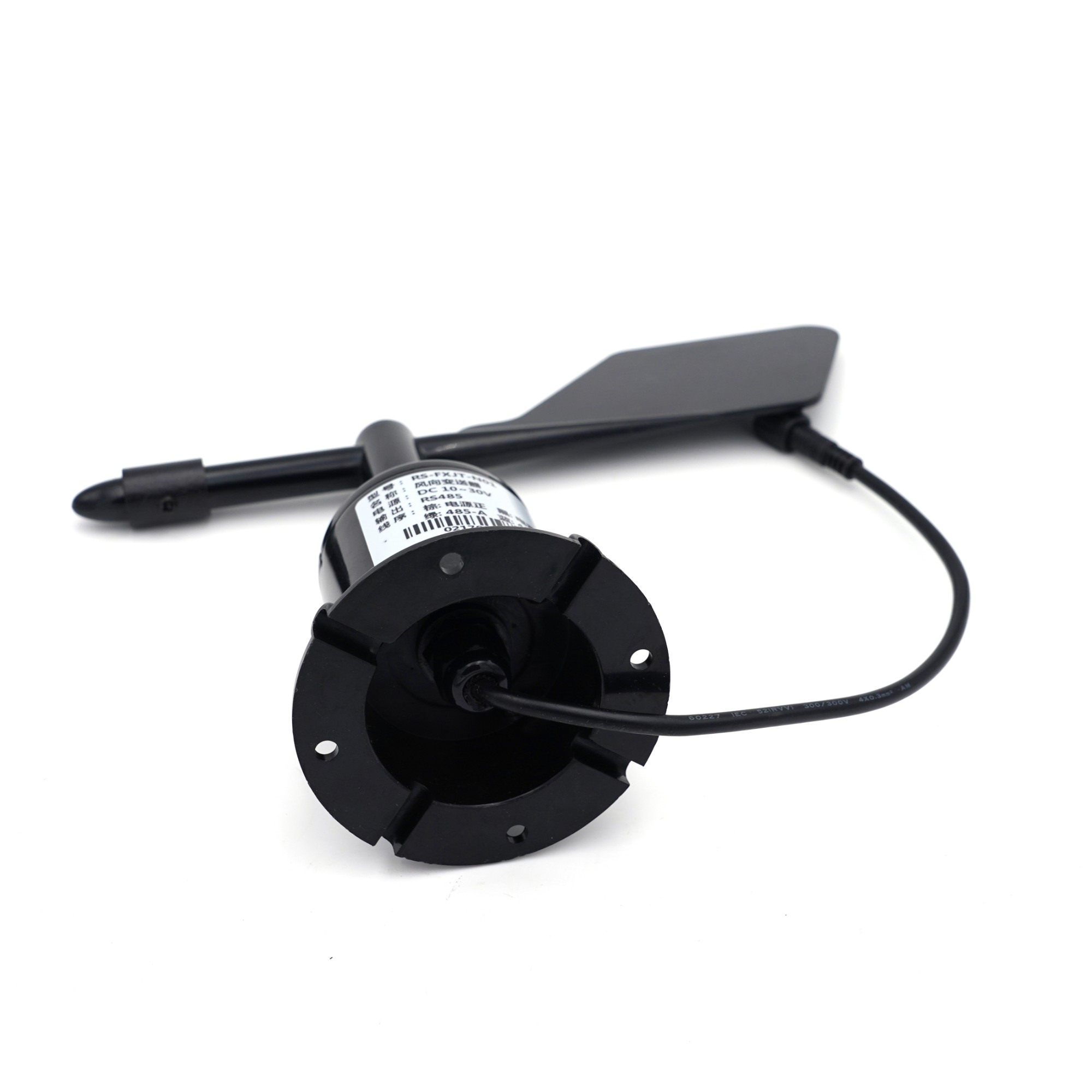

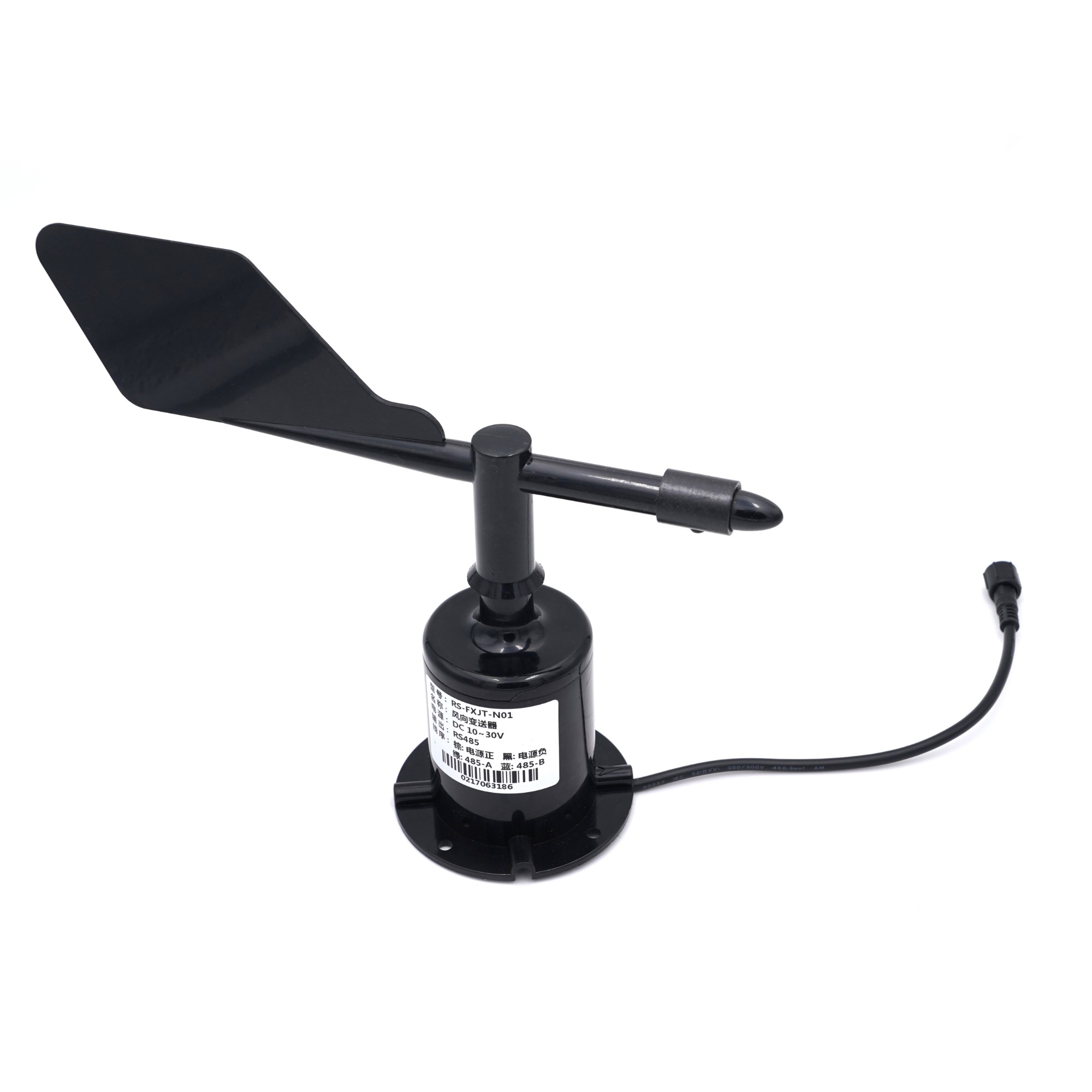

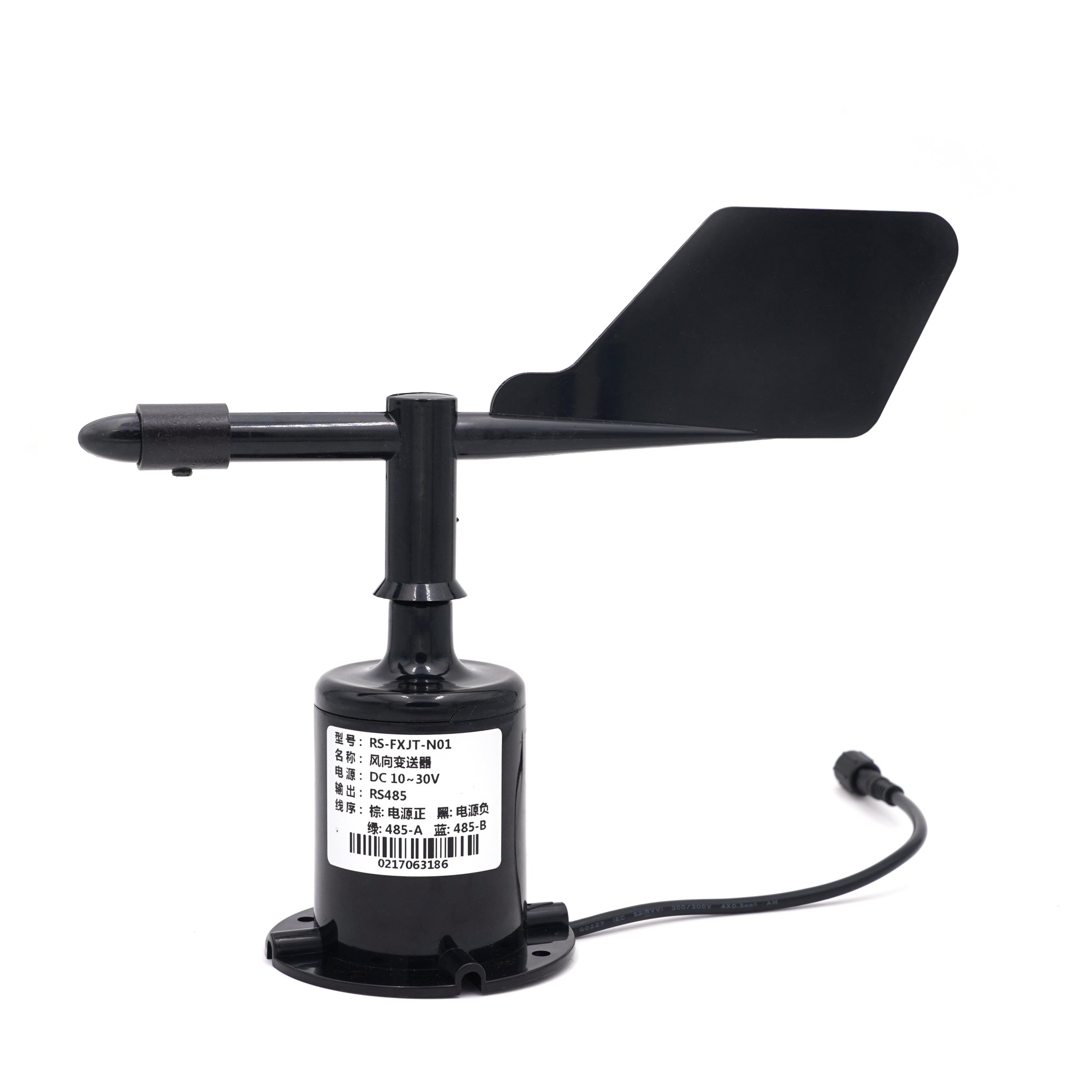

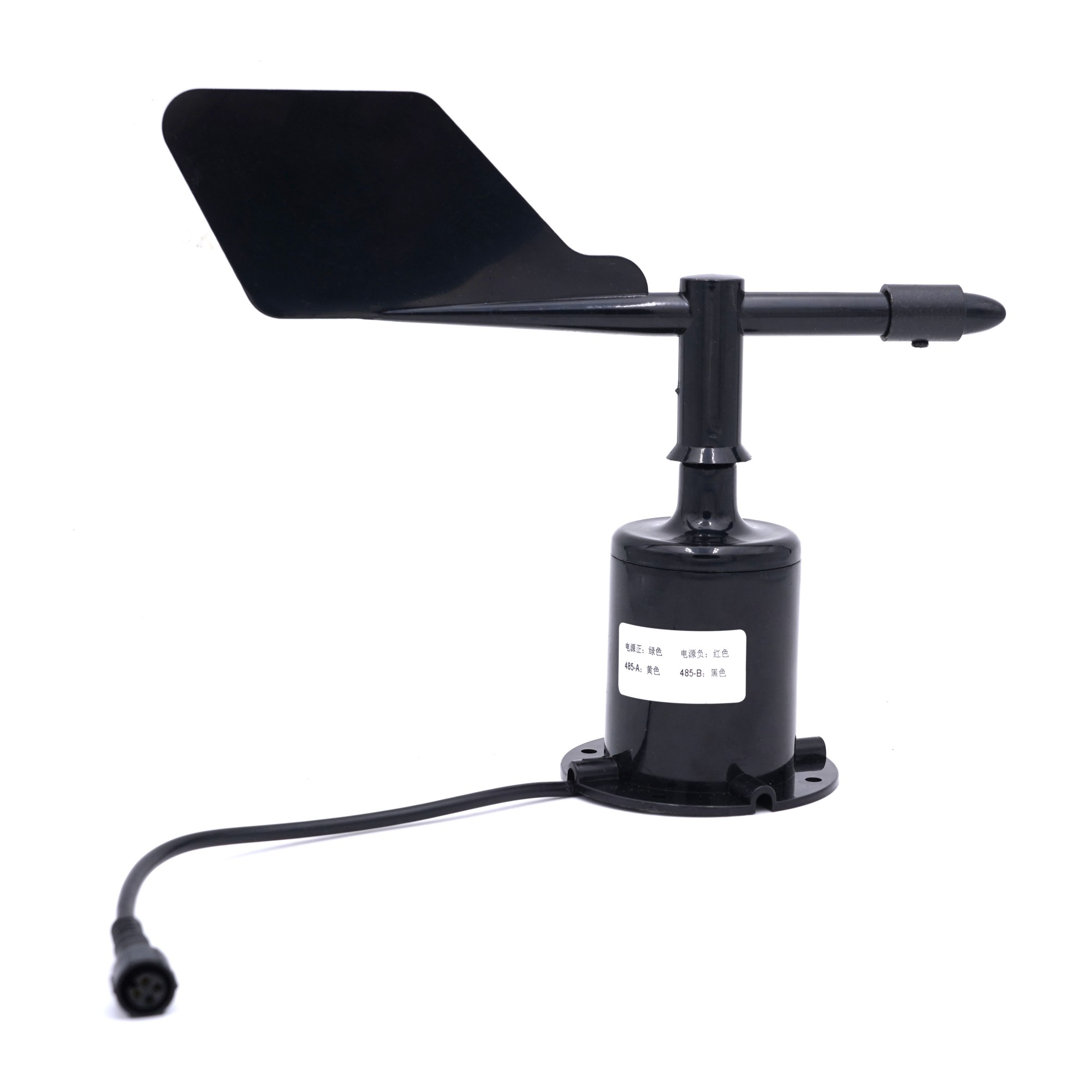

该变送器采用高性能进口轴承,转动阻力小,测量精确设备结构及重量经过精心设计及分配,转动惯量小,响应灵敏。广泛运用于环境气象站、环境保护、船舶、码头、及养殖等监测。设备12-24V宽压供电,外壳防护等级高,能适应现场各种恶劣条件。
BES-WD
风向变送器
使
用
说
明
书
福建必联物联网科技有限公司
BES-WD 风向变送器

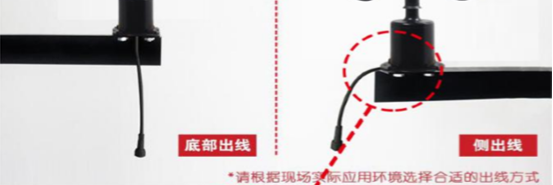

◆ 采用底部出线方式、完全杜绝航空插头橡胶垫老化问题,长期使用仍然防水。
◆ 防电磁干扰处理。
◆ 聚碳酸酯外壳,机械强度大,硬度高,耐腐蚀、不生锈可长期使用于室外。
◆ 测量范围宽,360°方向。
◆ 485通信,设备支持标准ModBus-RTU通讯协议,通信地址及波特率可设置。
工作电压:DC12-24V
工作电流:0.1A
功 率:0.3W
通讯方式:RS485
通讯速率:9600,n,8,1
通讯协议:支持标准03H、04H功能码的MODBUS-RTU协议
响应时间:<25ms
量 程:360°方向(注:0°对应正北方向)
精 度:±0.3m/s
分 辨 率:0.1m/s
启动风速:≤0.2m/s
工作温度:-20℃~60℃
工作湿度:0%RH-80%RH
设备清单:
◆ 风向变送器1台
◆ 产品使用说明书一份
宽电压电源输入12-24V均可,485信号线接线时注意A/B线不能接反,总线上多台设备间地址不能冲突。
线色 | 说明 | |
电源 | 棕色 | 电源正(DC 12-24V) |
黑色 | 电源负 | |
通信 | 蓝色 | 485信号A |
灰色 | 485信号B |

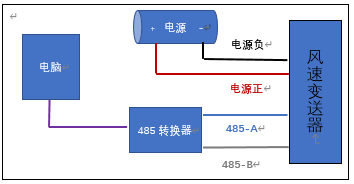

⊙设备连接
该设备支持标准MODBUS-RTU协议的03H、04H功能码,具体报文格式请参考“标准MODBUS-RTU协议”。
寄存器地址说明如下:
寄存器地址 | 寄存器定义 | 字节数 | 数据类型 | 放大系数 | 量程 |
保持寄存器(只读,03H功能码) | |||||
40001(0x0000) | 风向 | 1 | 16位有符号整型 | 10 | 360° (方向) |
注:若设备返回数据读数为-1(FFFFH),则表示传感器异常。
1.指令和数据转换(以读03H保持寄存器为例):
读寄存器报文指令:0A 03 00 00 00 01 84 A0(读风向)
报文解释说明:“0A”设备地址(默认出厂设备地址);“03”读保持寄存器功能码;“00 00” 风速寄存器起始地址;“00 01”连续读取寄存器数量;“84 A0” ModbusRTU-CRC16校验。
返回报文指令:0A 03 02 01 3D E0 04
报文解释说明:“0A”设备地址;“03”读保持寄存器功能码;“02” 返回的数据长度;“01 3D”返回的寄存器数值;“E0 04” ModbusRTU-CRC16校验。
整数位的角度值实际值(0~359):00A0H(十六进制)=317度(西北)
角度值对应风向表:
方位 | 符号 | 中心角度 | 角度范围 |
北 | N | 0° | 348.76°~11.25° |
北东北 | NNE | 22.5° | 11.26°~33.75° |
东北 | NE | 45° | 33.76°~56.25° |
东东北 | ENE | 67.5° | 56.26°~78.75° |
东 | E | 90° | 78.76°~101.25° |
东东南 | ESE | 112.5° | 101.26°~123.75° |
东南 | SE | 135° | 123.76°~146.25° |
南东南 | SSE | 157.5° | 146.26°~168.75° |
南 | S | 180° | 168.76°~191.25° |
南西南 | SSW | 202.5° | 191.26°~213.75° |
西南 | SW | 225° | 213.76°~236.25° |
西西南 | WSW | 247.5° | 236.26°~258.75° |
西 | W | 270° | 258.76°~281.25° |
西西北 | WNW | 295.5° | 281.26°~303.75° |
西北 | NW | 315° | 303.76°~326.25° |
北西北 | NNW | 337.5° | 326.26°~348.75° |
静风 | C | 风速≤0.2m/s |
2.修改节点设备地址和通讯波特率的说明:
节点设备地址修改(已知设备地址):
发送指令:0A 10 10 00 00 01 02 00 01 08 F1(0A为原节点设备地址号,01为新的节点设备地址号,08 F1为ModbusRTU-CRC16校验)
返回指令:0A 10 10 00 00 01 05 A3(修改成功, 0A为原节点设备地址号,05 A3为ModbusRTU-CRC16校验)
节点设备地址修改(未知设备地址,用0号站对其操作):
注:需要将产品独自连接到电脑上,总线上不能有其它485产品
发送指令:00 10 10 00 00 01 02 00 01 FB C6(01为希望改成的设备目标地址号,08 F1为ModbusRTU-CRC16校验)
返回指令:00 10 10 00 00 01 04 D8(修改成功, 04 D8为ModbusRTU-CRC16校验)
3. 可以用我公司软件的设置站号指令。详见软件
采用法兰安装,螺纹法兰连接使风速传感器下部管件牢牢固定在法兰盘上,底盘 Ø65mm,在Ø47.1mm的圆周上开四个均Ø6mm的安装孔,使用螺栓将其紧紧固定在支架上,使整套仪器保持在最佳水平度,保证风速数据的准确性,法兰连接使用方便,能够承受较大的压力。
