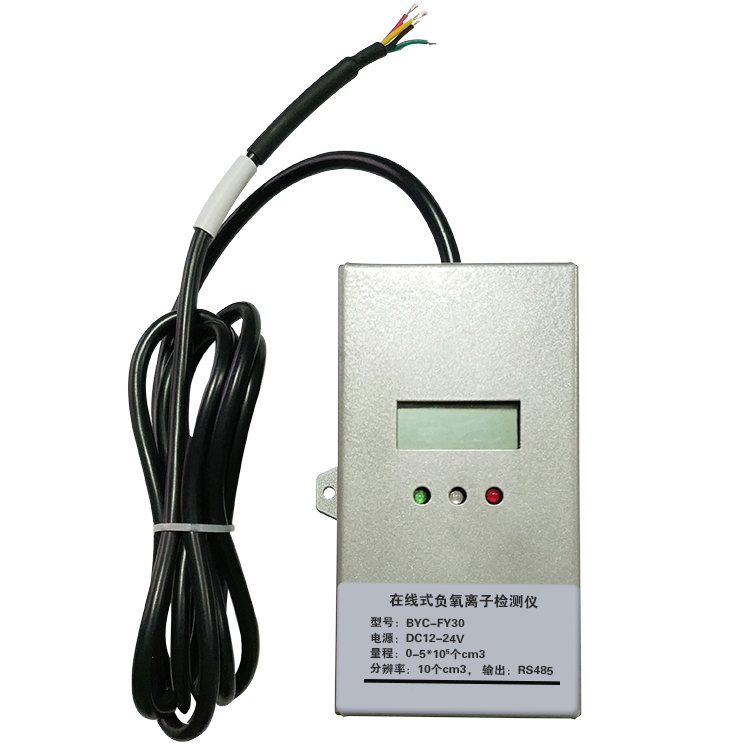

负氧离子传感器

该变送器根据通行的国际国内技术规范,结合我公司的创新技术,采用电容吸入法,离子电荷转化效率高,电荷采集稳定,在保证测量精度、稳定性和抗干扰能力强的情况下,实现了小体积和低成本的设计,适用于户内空气环境下的连续测量。应用于户外环境负氧离子监测、景区负氧离子监测、瀑布水库负氧离子监测、智能大气环境和智能化监测(控)系统集成等领域。设备12-24V宽压供电,外壳防护等级高,能适应现场各种恶劣条件。

BES-NOI

负氧离子变送器




使















福建必联物联网科技有限公司

www.blsensor.cn

BES-NOI      负氧离子变送器

产品概述

该变送器根据通行的国际国内技术规范,结合我公司的创新技术,采用电容吸入法,离子电荷转化效率高,电荷采集稳定,在保证测量精度、稳定性和抗干扰能力强的情况下,实现了小体积和低成本的设计,适用于户内空气环境下的连续测量。应用于户外环境负氧离子监测、景区负氧离子监测、瀑布水库负氧离子监测、智能大气环境和智能化监测()系统集成等领域。设备12-24V宽压供电,外壳防护等级高,能适应现场各种恶劣条件。

产品功能

实现对大气的负氧离子含量采集,高灵敏度、高分辨率、低功耗,寿命长。

测量范围宽,默认0~5×105 /m³

485通信,设备支持标准ModBus-RTU通讯协议,通信地址及波特率可设置。

采用壁挂式防水壳,安装方便,防护等级高。

产品参数

工作电压:DC12-24V

工作电流:0.1A

平均功耗:48mW

通讯方式:RS485

通讯速率:9600n81

通讯协议:支持标准03H04H功能码的MODBUS-RTU协议

响应时间:<25ms

测量范围:0~5×105 /m³

率:0.4~1.0cm2/V sec

工作温度:0~60

率:10/m³

测量误差:负离子≤读数±20%

采集频率:5分钟/

配件检查

设备清单:

负氧离子变送器1

产品使用说明书一份

接口说明

宽电压电源输入12-24V均可,485信号线接线时注意A/B线不能接反,总线上多台设备间地址不能冲突。


线色

说明

电源

红色

电源正(DC 12-24V)

黑色

电源负

通信

绿色

485信号A

黄色

485信号B

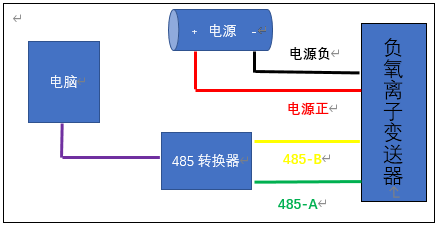

设备连接


⊙通讯协议

该设备支持标准MODBUS-RTU协议的03H、04H功能码,具体报文格式请参考“标准MODBUS-RTU协议”。

寄存器地址说明如下:

寄存器地址

寄存器定义

字节数

数据类型

放大系数

取值范围

保持寄存器(只读,03H功能码)

0x1000

负氧离子浓度

2

16位无符号整型

10

0-5000

ppm

写多个保持寄存器(可读/写,10H功能码)

0x3000

从机地址

2

16位无符号整型

1

范围:1-254,出厂默认为1

0x3001

工作模式

2

16位无符号整型

1

0连续模式,1间断模式

0x3004

波特率

2

16位无符号整型

1

出厂默认9600,支持4800/9600/19200/38400/57600



1.指令和数据转换(以读03H保持寄存器为例):

读寄存器报文指令:01 03 10 00 00 01 80 CA(读负氧离子浓度)

报文解释说明:“01”设备地址(默认出厂设备地址);“03”读保持寄存器功能码;“10 00” 负氧离子浓度寄存器起始地址;“00 01”连续读取寄存器数量;“80 CA” ModbusRTU-CRC16校验。

返回报文指令:01 83 06 C1 32

报文解释说明:“01”设备地址;“83”读保持寄存器出错;“06” 出错原因代码(设备忙,初始化中);“C1 32” ModbusRTU-CRC16校验。

设备上电后初始化监测环境,需要5-10分钟后才能返回正常数据!

返回报文指令:01 03 02 00 14 B8 4B

报文解释说明:“01”设备地址;“03”读保持寄存器功能码;“02” 返回的数据长度;“00 14”返回的寄存器数值;“B8 4B” ModbusRTU-CRC16校验。

负氧离子浓度即为:0014H = 20×10=200个/m³

2.修改节点设备地址和通讯波特率的说明

节点设备地址修改:发送01 10 30 00 00 01 02 00 XX AA BB(”01”设备地址;

10”写功能码;“30 00”从机地址寄存器;“00 01”写的寄存器个数;“02”写的数据字节数;“00 XX”需要写入从机地址值;“AA BB ModbusRTU-CRC16校验)

返回指令:01 10 30 00 00 01 0E C9 则表示修改成功

设备地址可修改范围:1-254

修改波特率:发送 01 10 30 04 00 01 02 12 C0 9B 27(”01”设备地址;“10”写功能码;“30 04”波特率寄存器;“00 01”写的寄存器个数;“02”写的数据字节数;“12 C0”写入波特率;“9B 27”校验码)

通讯波特率代码:12 C0-4800  25 80-9600(默认) 4B 00-19200  96 00-38400  E1 00-57600
