该变送器利用激光散射原理,对空气中存在的粉尘颗粒物进行探测,具有良好的选择性、稳定性。广泛应用于暖通制冷与室内空气质量监控、工业过程及环境气象站、农业及畜牧业生产过程监控。设备12-24V宽压供电,外壳防护等级高,能适应现场各种恶劣条件。
BES-PM2.5
激光粉尘采集变送系统
使
用
说
明
书
福建必联物联网科技有限公司
BES-PM2.5 激光粉尘采集变送系统
⊙产品概述
◆ 利用激光散射原理对空气中存在的PM2.5浓度进行测量,高灵敏度、高分辨率、低功耗,寿命长。
◆ 测量范围宽,默认0~1000μm/m³。
◆ 485通信,设备支持标准ModBus-RTU通讯协议,通信地址及波特率可设置。

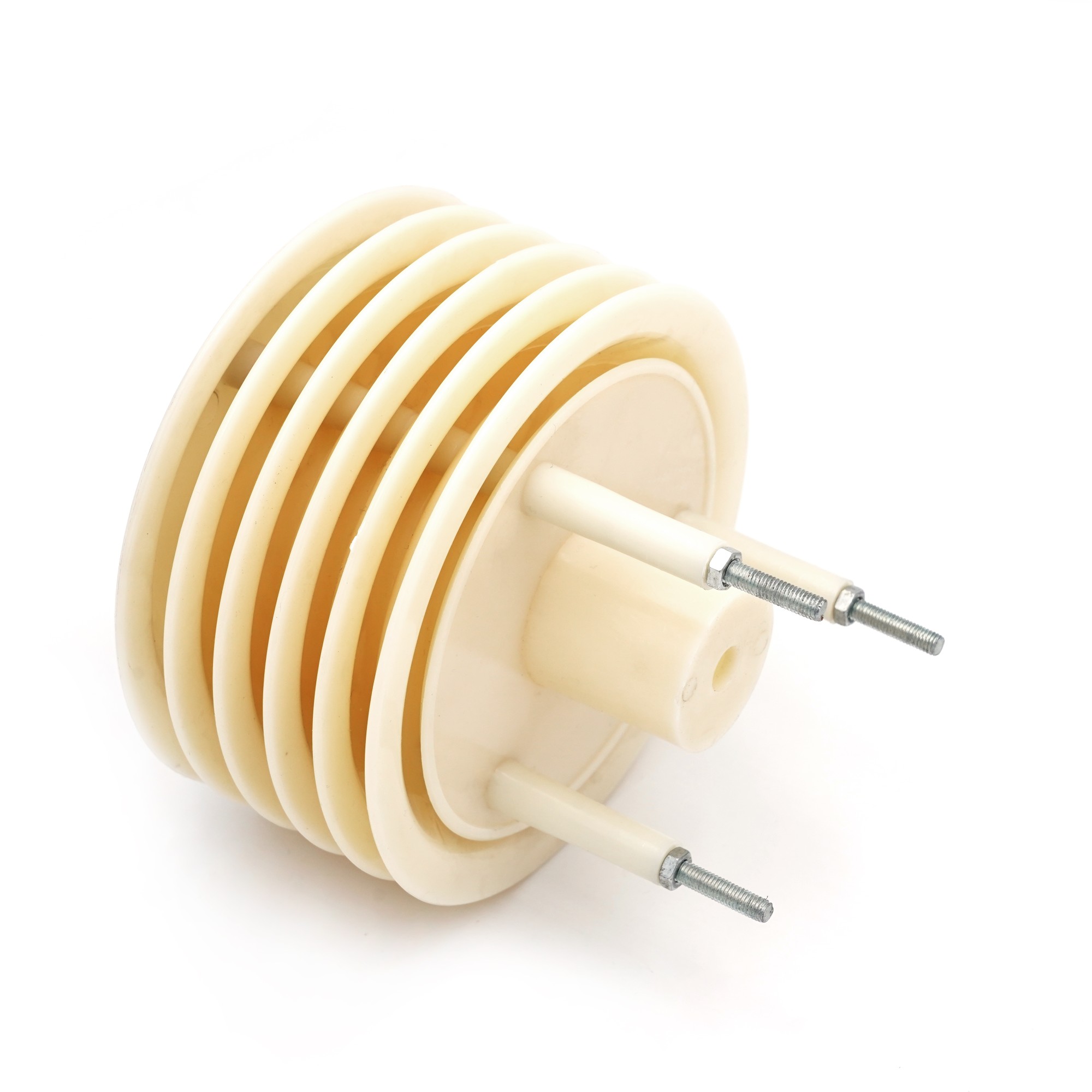

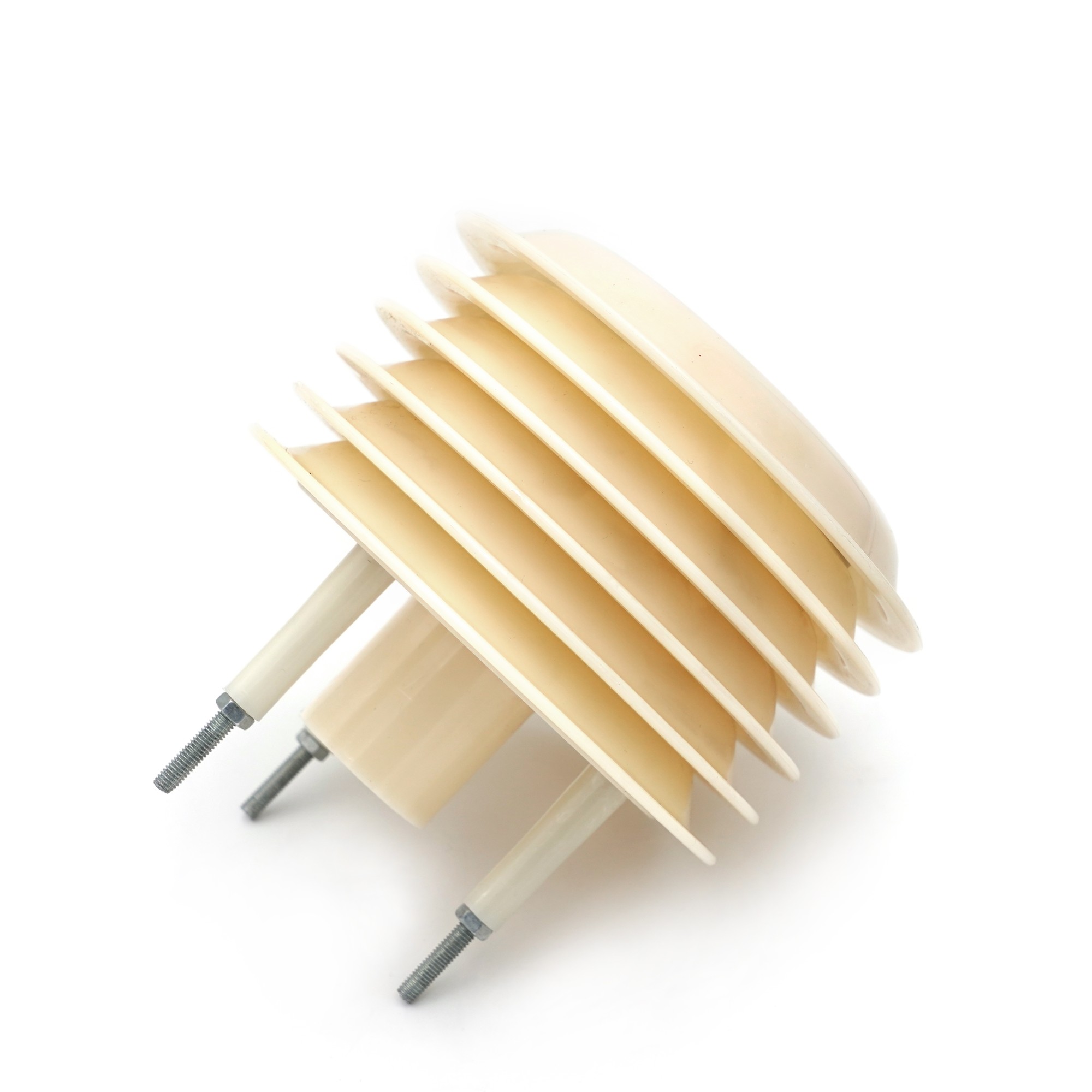

◆ 采用壁挂式防水壳,安装方便,防护等级高。
工作电压:DC12-24V
工作电流:0.1A
功 率:1.2W
通讯方式:RS485
通讯速率:9600,n,8,1
通讯协议:支持标准03H、04H功能码的MODBUS-RTU协议
按 键:一路系统复位按键
响应时间:<25ms
测量范围:0~1000μm/m³
分辨颗粒径范围:0.3~10μm
工作温度:-10~50℃
工作湿度:0-80%RH(无凝结)
检测精度:±15μm/m³(0~100μm/m³);
±15%读数(101~1000μm/m³)
设备清单:
◆ PM2.5变送器1台
◆ 产品使用说明书一份

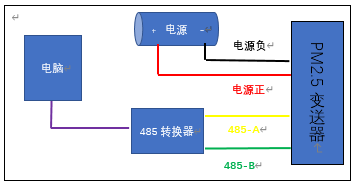

宽电压电源输入12-24V均可,485信号线接线时注意A/B线不能接反,总线上多台设备间地址不能冲突。
线色 | 说明 | |
电源 | 红色 | 电源正(DC 12-24V) |
黑色 | 电源负 | |
通信 | 黄色 | 485信号A |
绿色 | 485信号B |
⊙设备连接
该设备支持标准MODBUS-RTU协议的03H、04H功能码,具体报文格式请参考“标准MODBUS-RTU协议”。
寄存器地址说明如下:
寄存器地址 | 寄存器定义 | 字节数 | 数据类型 | 放大系数 | 工作范围 |
输入寄存器(只读,04H功能码) | |||||
30001(0x0000) | PM2.5浓度 | 2 | 16位无符号整型 | 1 | 0~1000 μm/m³ |
30002(0x0001) | PM10浓度 | 2 | 16位无符号整型 | 1 | |
30003(0x0002) | PM1.0浓度 | 2 | 16位无符号整型 | 1 | |
保持寄存器(只读,03H功能码) | |||||
40001(0x0000) | PM2.5浓度 | 2 | 16位无符号整型 | 1 | 0~1000 μm/m³ |
40002(0x0001) | PM10浓度 | 2 | 16位无符号整型 | 1 | |
40003(0x0002) | PM1.0浓度 | 2 | 16位无符号整型 | 1 |
注:若设备返回数据读数为-1(FFFFH),则表示传感器异常。
1.指令和数据转换(以读03H保持寄存器为例):
读寄存器报文指令:07 03 00 00 00 01 84 6C(读PM2.5浓度)
报文解释说明:“07”设备地址(默认出厂设备地址);“03”读保持寄存器功能码;“00 00” PM2.5浓度寄存器起始地址;“00 01”连续读取寄存器数量;“84 6C” ModbusRTU-CRC16校验。
返回报文指令:07 03 02 01 20 30 0C
报文解释说明:“07”设备地址;“03”读保持寄存器功能码;“06” 返回的数据长度;“01 20”返回的寄存器数值;“30 0C” ModbusRTU-CRC16校验。
PM2.5浓度即为:0120H = 288μm/m³
2.查询、修改节点设备地址和通讯波特率的说明:
节点设备地址查询:
发送指令:FD FD FD 00 00 AA BB,
返回指令:FD FD FD 03 XX AA BB(03为目前波特率9600,XX为目前的节点设备地址号,AA BB为ModbusRTU-CRC16校验);
节点设备地址修改:
发送指令:FD FD FD 00 YY AA BB(YY为新的节点设备地址号,AA BB为ModbusRTU-CRC16校验)
返回指令:FD FD FD 03 YY AA BB(如果YY为所需要的节点设备地址号的话则修改成功)
3.通讯波特率修改说明:
发送指令:FD FD FD ZZ 00 AA BB(ZZ为波特率代号, AA BB为ModbusRTU-CRC16校验)
返回指令:FD FD FD ZZ XX AA BB(如果ZZ为所需要的通讯波特率代码的话则修改成功)
通讯波特率代码:01-2400 02-4800 03-9600(默认) 04-19200 05-38400 06-57600 07-115200
