BES-SEC

土壤EC值变送器

使

用

说

明

书

福建必联物联网科技有限公司

www.blsensor.cn

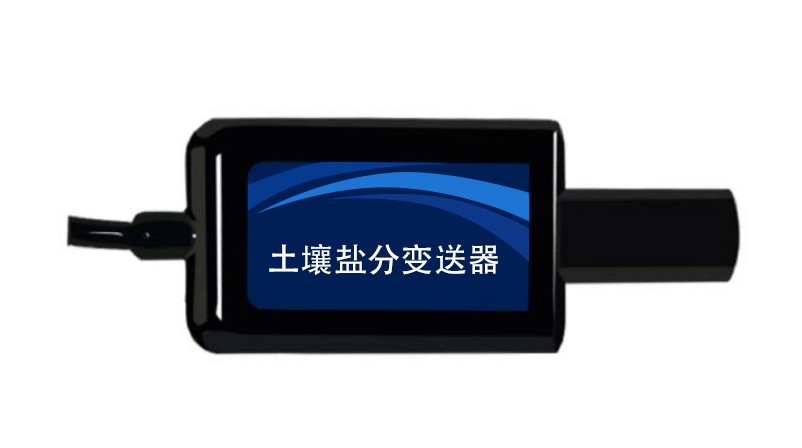

BES-SEC      土壤EC值变送器

⊙产品概述

该变送器是用不锈钢探针通过变送器转换成土壤电导率的 模拟或数字信号。将这种电导率传感器埋入土壤后，直接测定土壤溶液中的可溶盐离子的电导率。广泛应用于科学实验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、粮食仓储及各种颗粒物含水量和温度的测量。设备12-24V宽压供电，外壳防护等级高，能适应现场各种恶劣条件。

⊙产品功能

◆ 密封性好，可直接埋入土壤中使用，且不受腐蚀，测量精度高，性能可靠，确保正常工作，响应速度快，数据传输效率高，特别适用于高电导。

◆ 测量范围宽，默认0～20 mS/cm。

◆ 485通信，设备支持标准ModBus-RTU通讯协议，通信地址及波特率可设置。

⊙产品参数

工作电压：DC12-24V

工作电流：0.1A

平均功耗：48mW

通讯方式：RS485

通讯速率：9600，n，8，1

通讯协议：支持标准03H、04H功能码的MODBUS-RTU协议

响应时间：<25ms

工作温度：-30℃~70℃

测量范围：0～20 mS/cm

分 辨 率：0.001mS/cm（1μS/cm）

精    度：±2%

探针材料：316L 不锈钢

探针长度：55mm，φ3mm

密封材料：ABS 工程塑料，环氧树脂，防水等级 IP68

⊙配件检查

设备清单：

◆ 土壤EC值变送器1台

◆ 产品使用说明书一份

⊙接口说明

宽电压电源输入12-24V均可，485信号线接线时注意A/B线不能接反，总线上多台设备间地址不能冲突。

⊙注意事项

◆ 使用前请先完整阅读本说明书；

◆ 不要试图将探针插入石子或硬的土块中，以免损坏探针；

◆ 将传感器移出土壤时，不能直接拽拉电缆；

◆ 传感器探头插入土壤/基质时要充分，以减少操作误差，提高测量精度。

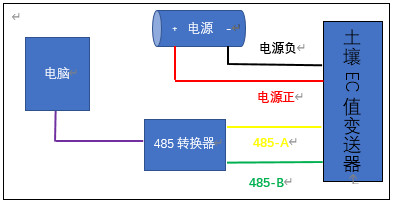

⊙设备连接

⊙通讯协议

该设备支持标准MODBUS-RTU协议的03H、04H功能码，具体报文格式请参考“标准MODBUS-RTU协议”。

寄存器地址说明如下：

1．指令和数据转换（以读03H保持寄存器为例）：

读寄存器报文指令：10 03 00 00 00 01 84 0A（读土壤EC值）

报文解释说明：“10”设备地址（默认出厂设备地址）；“03”读保持寄存器功能码；“00 00” 土壤盐分寄存器起始地址；“00 01”连续读取寄存器数量；“84 0A” ModbusRTU-CRC16校验。

返回报文指令：10 03 02 01 64 B8 3F

报文解释说明：“10”设备地址；“03”读保持寄存器功能码；“02” 返回的数据长度；“01 64”返回的寄存器数值；“B8 3F” ModbusRTU-CRC16校验。

土壤盐分值为 0164H/1000=0.356mS/cm或356μS/cm

2. 查询、修改节点设备地址和通讯波特率的说明：

节点设备地址修改：发送10 06 00 00 00 YY AA BB（YY为新的节点设备地址号，AA BB为ModbusRTU-CRC16校验）

返回指令：10 06 02 00 YY AA BB（如果YY为所需要的节点

返回指令：10 06 02 00 YY AA BB（如果YY为所需要的节点设备地址号的话则修改成功）

设备地址可修改范围：0-249
