BES-SPH

土壤pH变送器

使

用

说

明

书

福建必联物联网科技有限公司

www.blsensor.cn

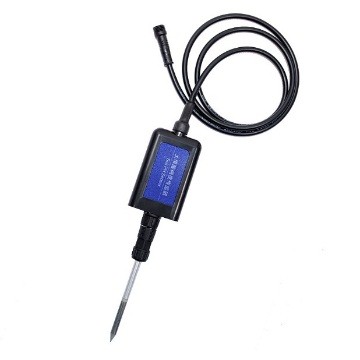

BES-SPH      土壤pH变送器

⊙产品概述

该变送器为RS485 总线式酸碱度值传感器，采用 RS485 接口，标准 MODBUS-RTU 协议，可实现多点同时监测，组网并远传。广泛应用于科学实验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、粮食仓储及各种颗粒物含水量和温度的测量。设备12-24V宽压供电，外壳防护等级高，能适应现场各种恶劣条件。

⊙产品功能

◆ 实现对土壤里的酸碱度采集，高灵敏度、高分辨率、低功耗，寿命长。

◆ 测量范围宽，默认4~10pH。

◆ 485通信，设备支持标准ModBus-RTU通讯协议，通信地址及波特率可设置。

◆ 采用壁挂式防水壳，安装方便，防护等级高。

⊙产品参数

工作电压：DC12-24V

工作电流：0.1A

平均功耗：48mW

通讯方式：RS485

通讯速率：9600，n，8，1

通讯协议：支持标准03H、04H功能码的MODBUS-RTU协议

响应时间：<25ms

测量范围：4~10pH

精    度：±0.5pH

工作温度：0℃~65℃

分 辨 率：0.1pH

防护等级：IP65

⊙配件检查

设备清单：

◆ 土壤pH变送器1台

◆ 产品使用说明书一份

⊙接口说明

宽电压电源输入12-24V均可，485信号线接线时注意A/B线不能接反，总线上多台设备间地址不能冲突。

⊙探头使用说明

◆ 去除被测土壤表面石子、草、树叶等覆盖物，去除表层土壤，如果土壤太干，先浇一些水湿润之后再进行测量。

◆ 在测试前，请用柔软的布将探头金属表面擦拭干净。初次使用该仪器时，建议多测试几次再读数，以免探头金属表面的保护油层对水分值和PH值造成影响。

◆ 在测量时，将仪器探头插入土壤，注意将探头电极要全部插入土壤里面（探头插入10CM以上），而且要使电极和边上的土壤紧密接触。因为土壤性质的不同，探头和土壤接触的紧密度也不同，建议测量多个数值，最后取平均值。

◆ 使用后，请将探头擦拭干净。

⊙注意事项

◆ 不要让探头插在土壤里太长时间（不要超过半年，一般半年左右需要检查探头或重新校准），否则探头金属表面容易受损。

◆ 使用后，确保将探头擦拭干净。

◆ 仪器要远离带有磁性的物体，也不要和别的金属物一起存放，以免损坏。

◆ 不能用于液体的测试。

◆ 不要用手指去接触探头，手指上的油脂会影响探头电极间的导电性能，导致测量数据不准。

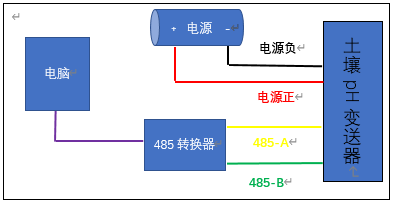

⊙设备连接

⊙通讯协议

该设备支持标准MODBUS-RTU协议的03H、04H功能码，具体报文格式请参考“标准MODBUS-RTU协议”。

寄存器地址说明如下：

1．指令和数据转换（以读03H保持寄存器为例）：

读寄存器报文指令：0D 03 00 08 00 01 05 04（读土壤酸碱度）

报文解释说明：“0D”设备地址（默认出厂设备地址）；“03”读保持寄存器功能码；“00 08” 土壤酸碱度寄存器起始地址；“00 01”连续读取寄存器数量；“05 04” ModbusRTU-CRC16校验。

返回报文指令：0D 03 02 00 45 69 B6

报文解释说明：“0D”设备地址；“03”读保持寄存器功能码；“02” 返回的数据长度；“00 45”返回的寄存器数值；“69 B6” ModbusRTU-CRC16校验。

土壤pH值为0045H = 70×0.1 = 7.0pH

2. 查询、修改节点设备地址和通讯波特率的说明：

节点设备地址修改：发送0D 06 00 3E 00 YY AA BB（YY为新的节点设备地址号，AA BB为ModbusRTU-CRC16校验）

返回指令：0D 06 00 3E 00 YY AA BB（如果YY为所需要的节点设备地址号的话则修改成功）

设备地址可修改范围：0-249

3.通讯波特率修改说明：

通讯波特率修改：发送0D 06 00 3F 00 ZZ AA BB（ZZ为波特率代号， AA BB为ModbusRTU-CRC16校验）

返回指令0D 06 00 3F 00 ZZ AA BB（如果ZZ为所需要的通讯波特率代码的话则修改成功）

通讯波特率代码：18H=24→波特率=2400

30H=48→波特率=4800       60H=96→波特率=9600
